320 Четириосен CAM грамофон
      • 320 Четириосен CAM грамофон320 Четириосен CAM грамофон

      320 Четириосен CAM грамофон

      YueLi е производител и доставчик на 320 четириосни CAM грамофони в Китай.

      Изпратете запитване

      Описание на продукта

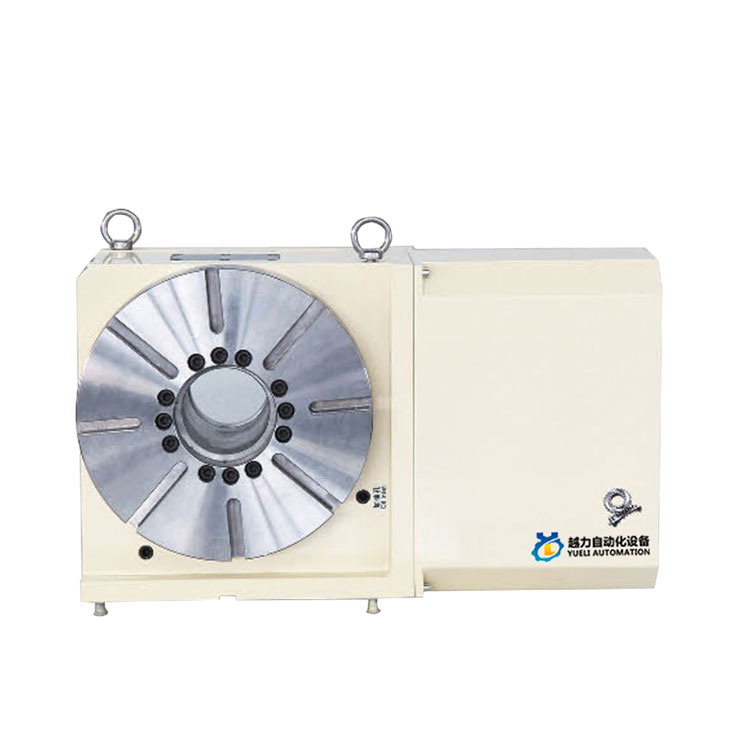

      Четириосен CAM грамофон Yueli 320

      CAM тип CNC ротация с нулева обратна реакция

      Купете отстъпка Качествен 320 четириосен CAM грамофон на ниска цена, произведен в Китай. YueLi е производител и доставчик на 320 четириосни CAM грамофони в Китай.


      Конструкцията на трансмисията на кулачковия валяк е приета вътре в продукта.

      Предварителна компресия на иглени ролкови лагери на CAM вал без празно задвижване.

      Без триене при плъзгане, непрекъснато поддържане на характеристики без празнини.

      Висока точност на повторение на движението напред и назад.

      Висока твърдост, висока ефективност.

      Не причинява лоша точност поради повишаване на температурата.

      Няма нужда от редовно калибриране и настройка.



      Принцип на работа и характеристики на гърбичен тип CNC грамофон

      Принцип на предварително зареждане



      В сравнение с традиционната въртяща се маса с червячно зъбно колело тип NC, грамофонът с решетка CAM тип NC има по-висока точност

      Работни характеристики на степен, висока скорост, нулев заден просвет и голямо натоварване. Входни аксиални гърбици

      Игленият ролков лагер на купола на изходния вал на извитата повърхност на движение с постоянна скорост е предварително компресирана трансмисия с търкалящ контакт,

      За постигане на нулева обратна реакция и по-висока скорост на работа, поради въртящата се трансмисия почти нула

      Движение на триене, така че механизмът да поддържа без обратно предаване, високо прецизно позициониране и без нужда

      Трябва да се извършва редовно калибриране и настройка. Решетъчен CAM тип CNC грамофон, Han извън употребата на вала

      Големият лагер е разположен върху кръглата външна стена на вала, а двата края на входния вал на CAM са поставени с двойни лагери.

      Той също така подобрява стабилността и капацитета на натоварване на грамофона и може по-добре да се справи с обработката. Висока скорост и голяма сила на рязане, подобряват точността на обработката, ефективността и намаляват разходите.



      Сравнение на характеристиките на механизма на NC грамофон с нулев луфт назад тип CAM



      Не.

      Вещ

      Ролкова  CAM  Сушилня  1M

      Тип червячна предавка

      1

      Тип задвижване

      Ccw

      Изходен ъгъл



      - CCWa Outout The 360

      2

      Състояние на устройството

      Подвижен контакт

      Плъзгащ контакт

      3

      Материал: Твърдост на контакта

      Разпределителен вал: Закалена стомана; HRC60

      Червячен вал: Закалена стомана; HRC60

      Гърбични последователи; Лагерна стомана; HRC60

      Червячна предавка; Фосфорен бронз; HB90

      4

      Предварително зареждане

      ○ДА

      X N0

      5

      Ефективност на предаване

      〇По-високо

      △По-ниско

      Време за позициониране 90° (Пример)


      Позиция N0.

      Състезател


      Освободете затягането на шпиндела

      Ускорение

      Линейно въртеливо движение

      Линейно-въртеливо движение

      Намалете скоростта

      Намалете скоростта

      Машинно освобождаване

      Машинно освобождаване

      Затягащ шпиндел

      Затягащ шпиндел

      Време на цикъла

      Време на цикъла


      Скоростен капацитет
      Твърдост



      Издръжливост
      3 ролкови лагери


      Yueli320  Справочни данни



      КОД  NO

      МЕРНА ЕДИНИЦА

      Юели320

      Диаметър на масата

      φmm

      320

      Височина на центъра

      мм

      210

      Отвор на шпиндела

      φmm

      110

      T ширина на слота

      мм

      14

      Ширина на направляващия ключ

      мм

      18

      Серво мотор

      FANUC

      b22

      MITSUBISH

      HF204

      Минимално увеличение



      0,001°

      Скоростен лост



      1:60

      Максимална скорост на въртене (3000 rpm)

      об/мин

      40

      Изходен въртящ момент

      кг/м

      100

      Хидравличен ресурс пневматичен/хидравличен

      кг/м²

      30

      Изходен въртящ момент при спирачка

      кг/м

      100

      Точност на индексиране

      сек

      15

      Повторяемост

      сек

      4

      Качество на продукта

      килограма

      116

      Допустимо

      worweight

      вертикален

      килограма

      150

      хоризонтална

      килограма

      300

      вертикална задна част

      килограма

      300

      Допустимо натоварване

      ↓F

      kgf-m

      2000

      F*L

      kgf-m

      260

      F

      F*L

      kgf-m

      200


      Yueli320 Размери на грамофона
