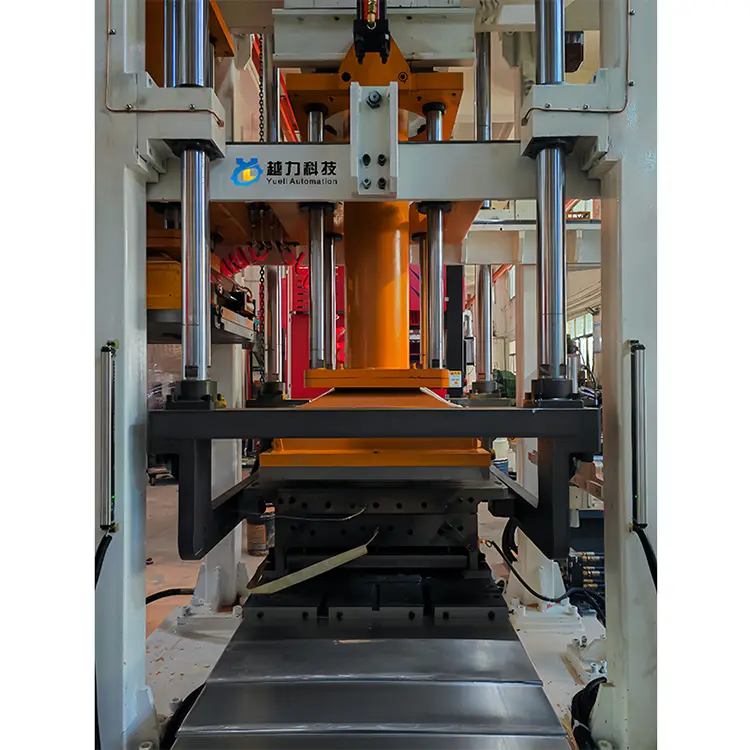

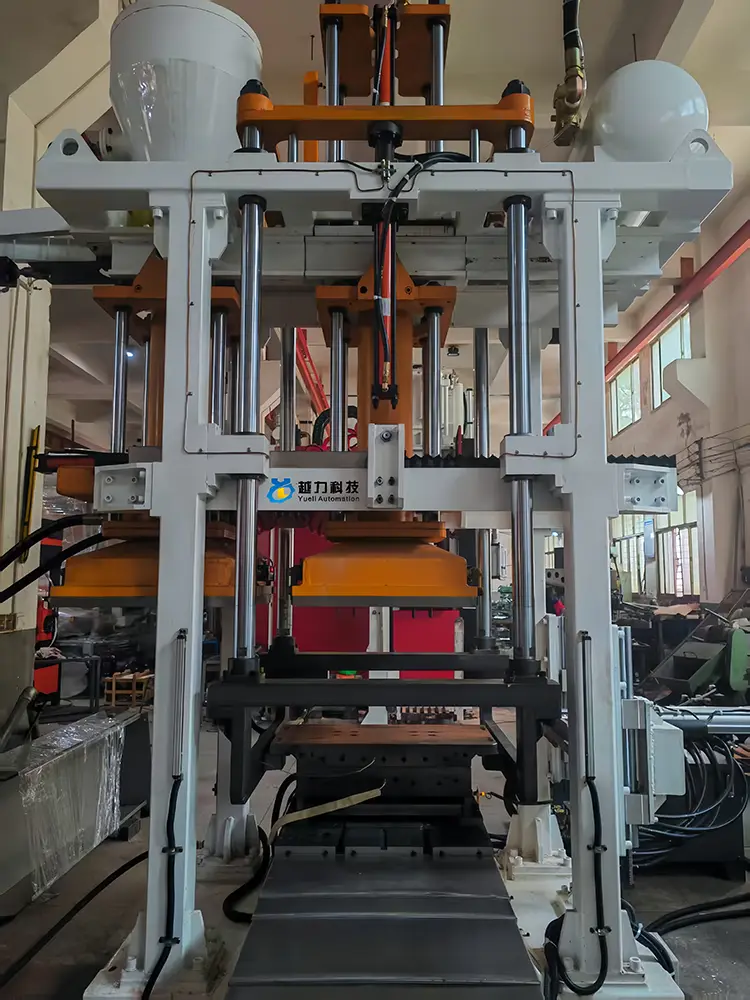

Напълно автоматична автоматична машина за снимане на сърцевина. Хоризонтална раздяла с плесен
Модел на оборудване |
YL1080H-40A Основно вземане на проби извън плъзгането |
Име на устройството |
Напълно автоматична машина за инжектиране на сърцевина със студено ядро. Хоризонтална класификация |
Атрибути на устройството |
Отлично вертикално пясъчно -блокиране. Хоризонтална раздяла на формата |
Производител |
Марката „Yueli“ на провинция Fujian |
[Напълно автоматична машина за снимане на сърцевина със студено сърцевина. Хоризонтална раздяла с плесен]]
YL1080H-40A Напълно автоматична машина за стрелба на сърцевина със студено сърцевина [отлична вертикална стрелба с пясък. „Хоризонтална раздяла на мухъл.
Програмируема система за контрол на програмата PLC. Серво прецизна хидравлична система. Отстраняване на сърцевината от външната страна на плъзгащата машина на линейния водач. Добавяне на асансьорна индукция на пясък
Напълно автоматичната машина за стрелба със студено сърцевина (хоризонтална раздяла с плесени) също се отличава с отлична вертикална стрелба с пясък. Хоризонтална раздяла на формата. Прецизният линеен водач на долната плесен се отстранява за приемане на сърцевина. Интелигентната сензорна машина за добавяне на пясък, напълно автоматична/ръчна работа с оборудване за създаване на сърцевина със студено ядро, работи на принципа за инжектиране на смесения суров пясък в основната кутия, издухвайки газ и след това бързо втвърдяване, като по този начин постига стегната и гладка повърхност. Висококачествените продукти от основната ядро на пясъчни ядки с прецизни размери се използват широко в индустрии като опасност от клапана, леене на стека на чугунната обвивка и прецизно леене на нови енергийни алуминиеви сплави.
①yl660H-25A ②yl870H-25A ③yl1080h-40a ④yl1210h-50a ⑤yl1512h-50a
◆ Основни функции на оборудването [YL1080H-40A студено ядро. „Основно вземане на проби извън плъзгача.
1. Отлично вертикално пясъчно облекло. Хоризонтална раздяла на форми. Немска система за контрол на Siemens
2. Inovance Servo Precision Hydraulic System, Taiwan Airtac Precision Pneumatic System
3. Ядрото е взето от външната страна на плъзгащата машина на прецизния линеен водач на долната матрица и се използва интелигентната сензорна машина за добавяне на пясък
4. Висока екологично чиста машина за леене, с интегриран дизайн за отстраняване на дим и прах за общия панел за оборудване
◆ Основно оборудване Технически параметри [YL1080H-40A Студено ядро] „Основно вземане на проби извън пързалката.
1. Максимално тегло на пясъчната плесен | 50 кг на плесен (обем на инжектиране на пясък) |
2. Максимален размер на формата | 1000 × 800 × 700 мм |
3. Размери на плочата за монтаж на формата | 1000 × 800 мм [Ефективно пространство за инсталиране на плесен] |
4. Ефективен обхват на пясъчни песъчинки | 860 × 660 мм (с устройство за почистване на пясък) |
5. Натискането на цилиндъра за натискане на главата е φ80 × 2 | ≤500 мм [серво прецизна хидравлична] |
6. Ударът на затягащия цилиндър е φ80 × 2 | ≤500 мм [серво прецизна хидравлична] |
7. Максимално пространство за отваряне на формата | 900 мм |
8. Минимално пространство за затваряне на плесен | 400 мм |
9. Капацитет на съхранение на пясък на пясъчния бункер | 300 кг |
10. Генератор на триетиламин | DZ-40A |
11. Напрежение на оборудване | Трифазен AC380V.50Hz |
12. Режим на шофиране | Серво прецизна хидравлична система + пневматична |
13. Метод за вземане на проби от основата | Отстраняване на сърцевината извън долната матрица Линейна плъзгаща се машина/Монтаж на плесен извън машината |
14. Тип на горната форма: φ80 × 80mm | ≤80 мм [серво прецизна хидравлична. Маршрутът е регулируем |
15. Нетно тегло на оборудването | 9000 кг |
16. Размери на оборудването | 4000 × 3300 × 3600 мм |

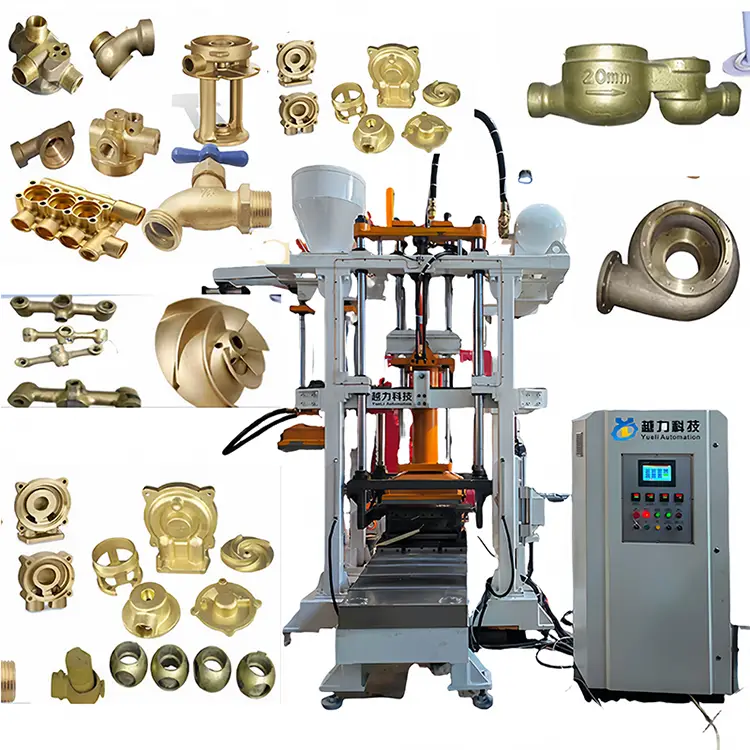

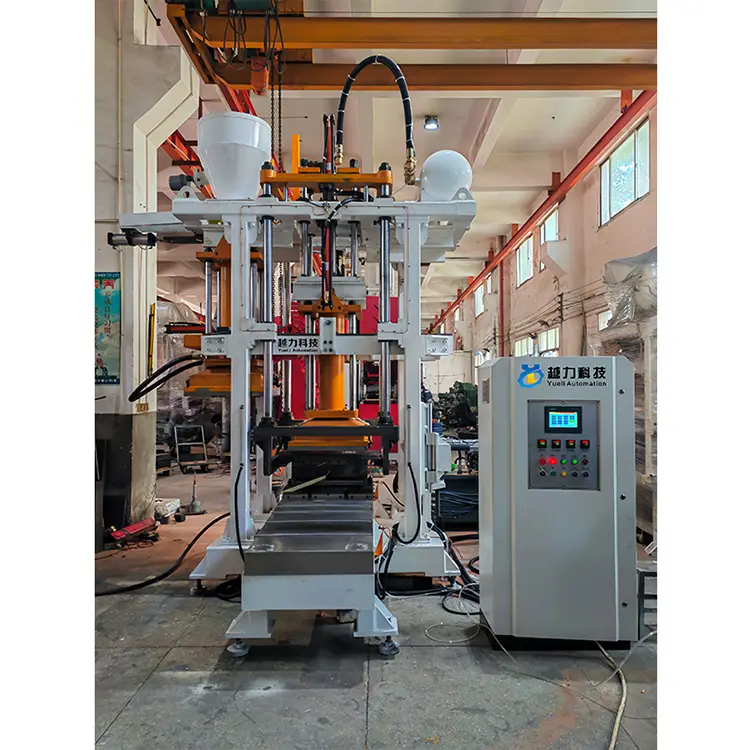

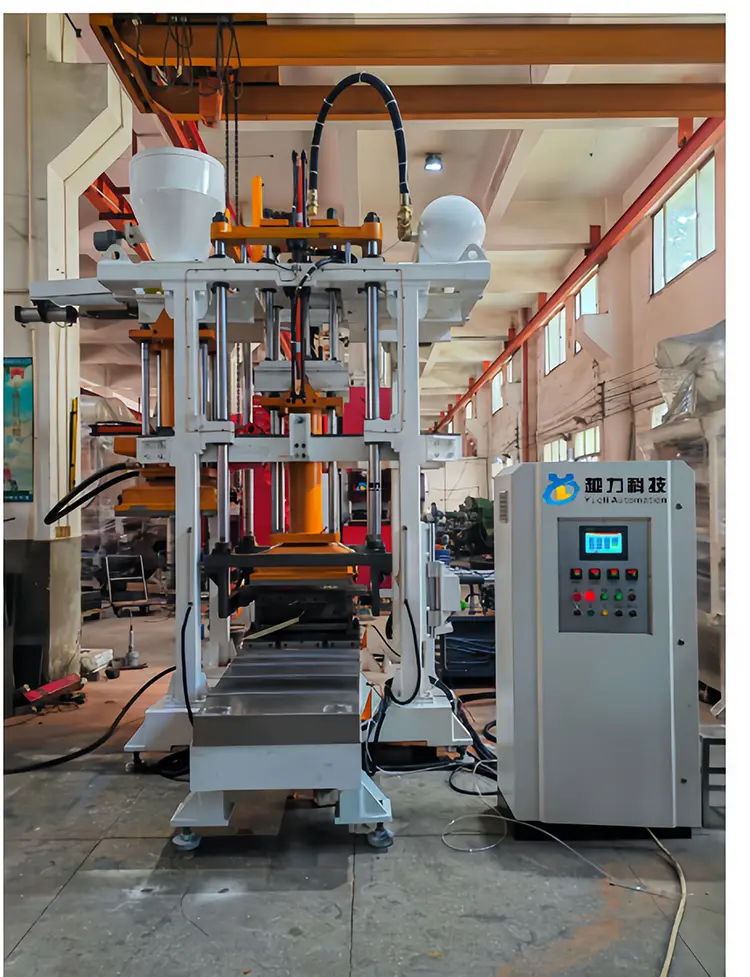

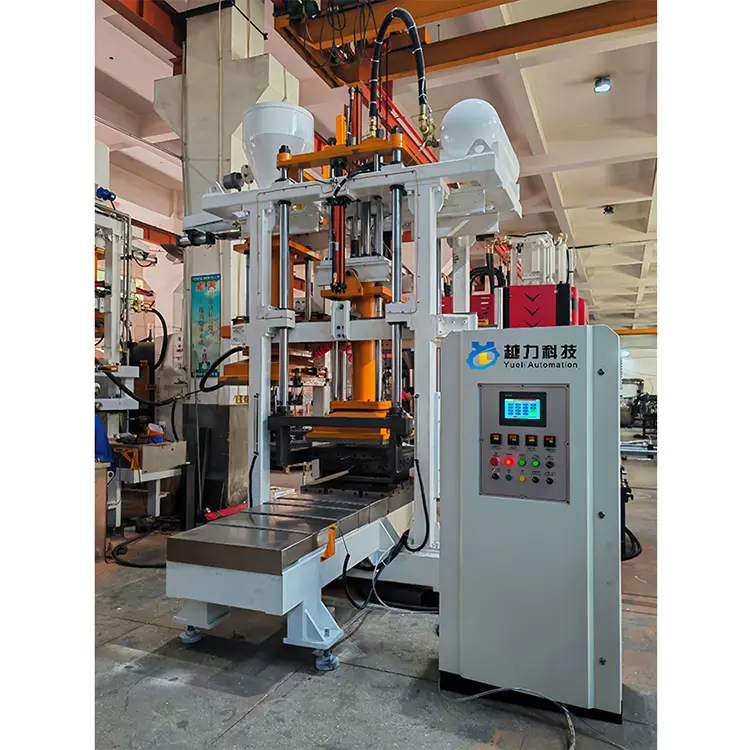

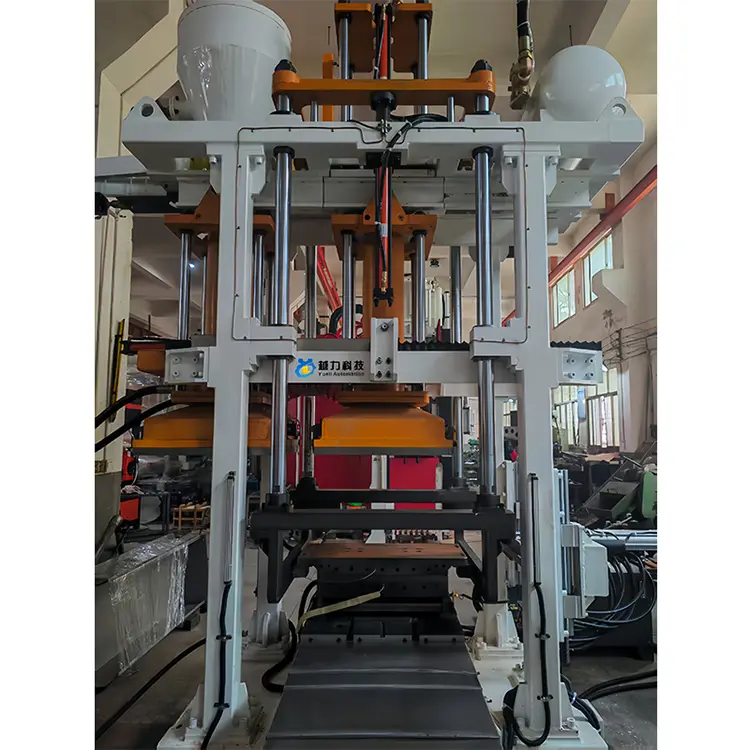

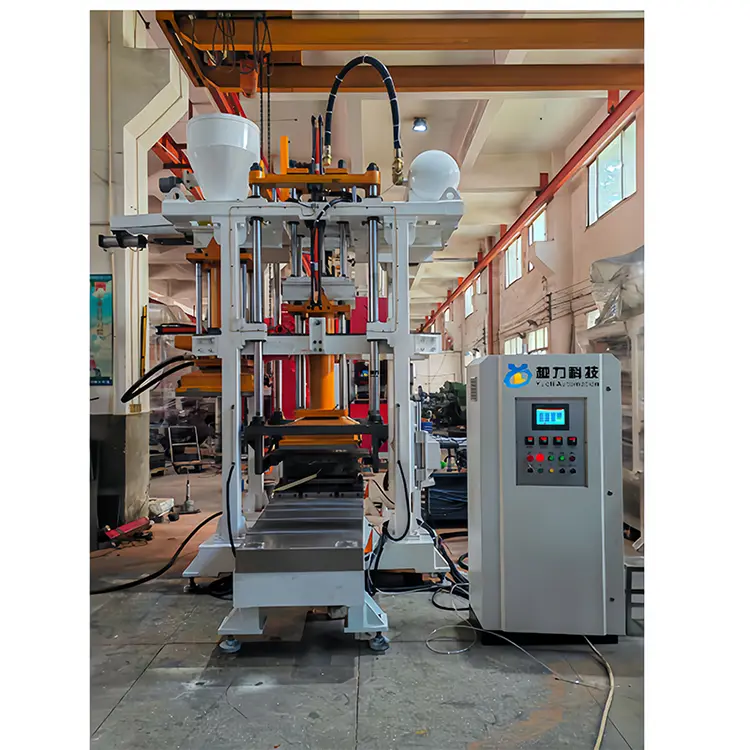

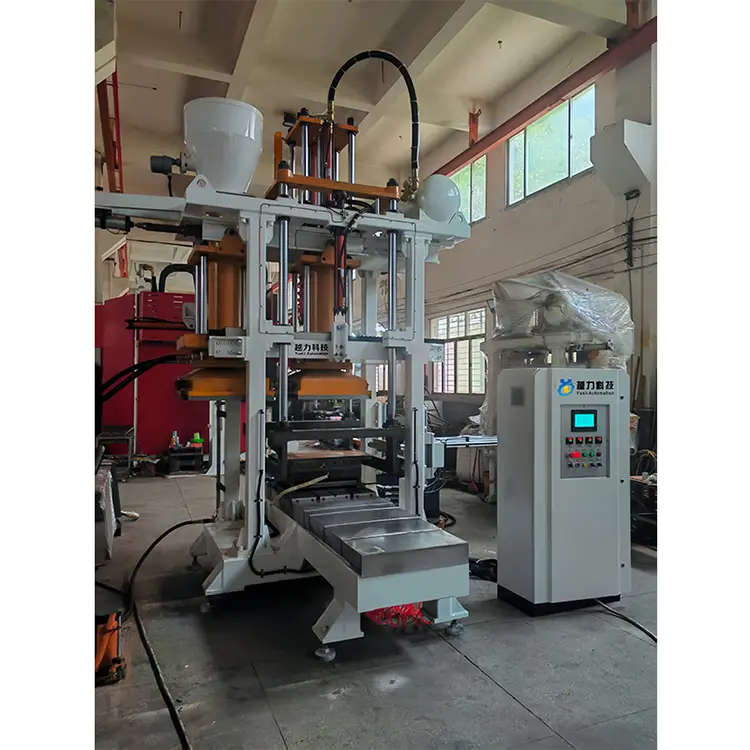

Display Product Product Product Product [YL1080H-40A Студено ядро. „Основно вземане на проби извън плъзгача.
◆ Работна процедура на оборудването [YL1080H-40A студено ядро. „Основно вземане на проби извън плъзгача.
Вход за долна мухъл → Затваряне на плесен [Налягане надолу] → Вход за комбиниран модул [модул за изтръпване на ядро] → Вход за инжектиране на пясък → Налягане на инжектиране на пясък → Налягане на пясък → Ижек за пясък Изпускател на главата → Вход в инжектиране на пясък → Натоварване на пясък за инжектиране на главата (нулиране)/Вход за инжектиране на въздух → Вход за инжектиране на пясък → Натоварване на пясък за натоварване на пясък (нулиране)/Вход за инжектиране на въздух → Вход за инжектиране на пясък → Натоварване на пясък за натоварване на пясък (нулиране)/Вход за инжектиране на въздух → Вход за инжектиране на пясък → Натоварване на пясък
Sand scraping (cleaning sand) → downward pressure of the air injection head → Air injection → solidification of the sand core → retraction of the combined module (core removal and reset) → top mold (sand mold remaining in the mold) → first mold opening 20-50mm (sand core demolding) → second mold opening/air injection head rising → lower mold sliding out (reset)/sand injection head entering → lower mold top core (sand Демолсиране на основата) → Отстраняване на ядрото извън машината → ⒆ Време за отстраняване на безопасното ядро → ⒇ По -ниска плесен Нулирайте горната ядро
Configuration Конфигурация на оборудването [YL1080H-40A студено ядро. „Основно вземане на проби извън плъзгача.

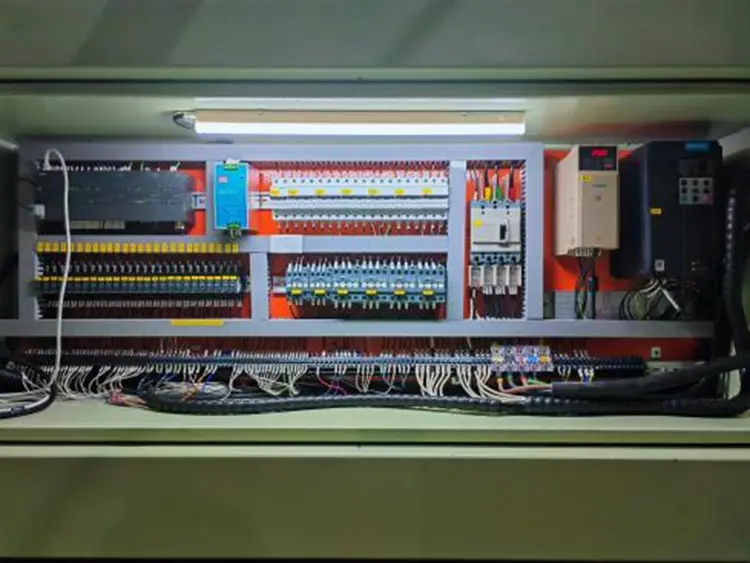

1. Система за електроенергия: Система за електрическо управление от висок клас от Siemens на Германия (Тип сензорен екран и програмата)
Siemens Series High-End Buttons [Start Button, Rotary Gear Switch]
2. Хидравлична система: Huichuan Servo Precision Stypless Speed Change Hydraulic System, Hydraulic компоненти на марка Тайван
3. Пневматична система: Taiwan Airtac Precision Pneumatic [цилиндри. Електромагнитен клапан. Процесор на въздушния източник
4. Система за атомизация: Чиста вносна японска система за прецизно лечение на атомизация на SMC. SMC основни пневматични компоненти
5. Електрически уреди с ниско напрежение: Електрически уреди с ниско напрежение на Снайдер. Превключвател за близост на Omron. Taiwan Mingwei Power Switch
5. Контрол на безопасността: Подвижните части на отвора и затварящата форма са оборудвани с индуктивни завеси за безопасност
6. Система за смазване: Основните движещи се части на отвора и затварящата форма са оборудвани с автоматична система за смазване на инжектиране на масло
7. Показване на налягането: Налягането на действието на оборудването и налягането на пясък се показват независимо
8. Външен вид на оборудване: прахово покритие и лак за печене. Обработка на повърхността от висок клас
[1] PLC сензорен екран: Siemens, Германия
[2] Процесор на програмния център: Siemens, Германия
[3] Превключвател на бутона: Сименс, Германия
[4] AC контактор: Schneider
[5] RELAY: Schneider
[6] Превключвател за близост omron
[7] Превключване на захранването: Mingwei, Тайван
◆ Основни характеристики и предимства на оборудването [YL1080H-40A студено ядро. „Основно вземане на проби извън плъзгача.
Precision and Stability: Общата структура на YL1080H-40A студена сърцевина с стрелба на ядро приема високостандартна механична структура принцип на прецизност и стабилност, с отлични и строги производствени процеси. Той използва оборудване за прецизна прецизна прецизна обработка, а структурата на движещите се части е много точна. Цялата конструкция на машината е стабилна и издръжлива за дълго време.
◇ Отлично пясъчно облекло: YL1080H-40A Машина за пясъчно облекло се отличава с отличен вертикален метод за пясък, разчитайки на стрелбата за задържане на оборудването на оборудването
Принципът на пясъка и естествения гравитационен ефект на пясъка смола; Мухълът е оборудван с бърз и гладък метод на отработените газове от три страни едновременно. Процесът на приготвяне на сърцевина може да запълни кухината на формата в най-кратко време. Пясъчното ядро е стегнато, пълно и гладко, а добивът на ядрото е висок.
◇ Интелигентен и ефективен: YL1080H-40A Машината за стрелба със студено сърцевина разполага с висока степен на автоматизация. Той е оборудван с прецизни линейни водачи за отстраняване на ядра от долната форма, което прави отстраняването на ядрото лесно и силно автоматизирано. Тя дава възможност на един човек да управлява множество машини, като гарантира стабилност, гладкост, ефективност и безопасност.
Висока скорост на добив: YL1080H-40A Машината за стрелба със студено сърцевина разполага с отличен вертикален метод за снимане на пясък, висококачествена механична структура от висок клас, високо уплътняване, силна сила на снимане на пясък, стегнати и гладки пясъчни ядра, прецизни размери и висококачествени пясъчни ядра с висока скорост на добив. Той може ефективно да контролира надбавката за обработка на отливките.
◇ Защита на околната среда от висок клас: YL1080H-40A Машината за инжектиране на студено сърцевина приема високите стандарти за опазване на околната среда за машини за леене. По време на процеса на проектиране на оборудването високите изисквания за опазване на околната среда за дим и прах по време на производствения процес бяха обмислени всеобхватно и щателно. Димът и прахът бяха равномерно интегрирани за лечение, а проектираната висококачествена машина за защита от околната среда ефективно подобри околната среда на работилницата за кастинг.
◇ Изходно и издръжливо: Процесът на проектиране на YL1080H-40A Стрелбата за студено сърцевина на Cod Core е напълно взела предвид живота на оборудването. Различните компоненти се произвеждат с високи стандарти и разумни материали въз основа на различни изисквания за използване. Изискванията за топлинна обработка и детайлите на външния вид са добре обработени, като се гарантира, че оборудването може да поддържа точността си за дълго време, да остане стабилна и гладка и да има изящни детайли.
(1) Проверете дали тръбата за всмукване на въздух и захранването (трифазна 380V, 50Hz) са правилно свързани.
(2) Извадете праха върху оборудването след монтажа. Инструменти и други слънчеви изделия.
⑶ Независимо дали оборудването е в първоначалното положение, когато е отворена формата, за да се гарантира безопасността на операторите.
⑷ Инсталирайте формата (основната кутия) на машината; При всякакви обстоятелства, преди да отворите въздушния клапан (захранващ въздух към оборудването), инсталационният прът трябва да бъде избутан в пространството между работната маса на машината и главата за инжектиране на пясък, за да се избегне щетите и да се гарантира безопасността на персонала.
⑸ Затворете основния превключвател на захранването и всички превключватели на веригата за управление и проверете светлините на осветлението. Проверете дали светлината на сигнала на захранването на контролния панел е нормална.
(6) Отворете основния входящ клапан и проверете дали налягането на въздуха във въздушната тръба е в нормалния диапазон от 6 до 7kPa.
Превключете режима на работа на машината в ръчен режим и ръчно отстраняване на грешки дали всяка движеща се част от машината работи гладко и нормално.
Независимо дали действията за отваряне и затваряне на плесен са гладки или не, задайте разумно отваряне и затваряне на плесен според характеристиките на формата
② Проверете дали действията за авансово и оттегляне на комбинирания модул са гладки. Задайте разумни авансови и оттеглящи времена въз основа на пътуването на модула
③ Независимо дали действията за напредък и оттегляне на пясъчната стрелба са гладки или не, задайте разумен напредък и време за оттегляне според удара на пясъчната глава на стрелбата
④ Независимо дали операцията на пясъчни блокира е нормална или не, задайте разумно време за пясък според характеристиките на формата за пясъчната работа
⑤ Дали ауспухът на инжекционната глава на пясъка работи правилно, обикновено е поставен на 8 до 10 секунди за времето на изпускателната кутия на пясъчната кутия
⑥ Независимо дали действията за авансови и оттегляне на долната плесен са гладки или не, задайте разумен аванс и време за оттегляне според удара на долната форма
⑦ Проверете дали действието на изхвърлянето е нормално и ядрото работи правилно. Задайте разумно време за изхвърляне на ядро според характеристиките на формата
⑧ Превключете режима на работа в единична работа, а машината автоматично ще се движи и ще работи няколко пъти без зареждане. Проверете дали всички действия на машината са координирани, подредени, стабилни и гладки.
Преди тестовия цикъл е необходимо да се отстрани праха на машината и да се изчисти всички инструменти или други отломки, оставени върху него, за да се предотврати неизправности по време на работа.
Преди да започнете операцията, е необходимо внимателно да проверите състоянието на болтовете във всички части на машината и да се уверите, че са затегнати.
⑶ Преди да започнете операцията, проверете дали всички движещи се части са в първоначалното нормално положение.
⑷ В случай на повреда на машината, тя трябва да бъде спряна незабавно, бутонът за спиране, натиснат, захранването на мощността и газа и извършването на поддръжка. ⑸ Необходимо е често да проверявате дали съединенията на електрическите вериги са разхлабени и дали компонентите на машината са повредени.
(6) Непрофесионерите не могат да отворят шкафа за електрическо управление по желание или да поставят различни елементи вътре.
Човек трябва да се подложи на обучение и да бъде запознат със структурата на машината, принципа на работа и правилата за работа, преди да му бъде позволено да го управлява. Никой друг не е позволен да управлява машината по желание.

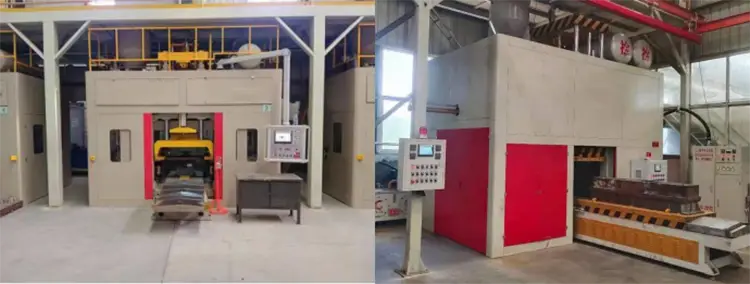

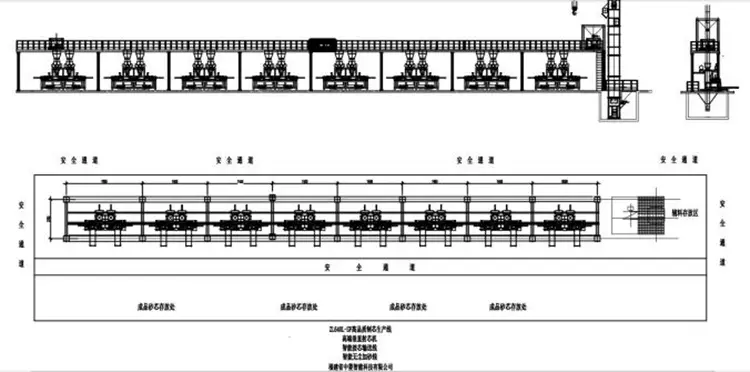

① Висококачествена, високо интелигентност и машина за кастинг с висока екологична защита. Целият панел интегрира функциите на тютюнопушенето и отстраняването на прах.
② Интелигентна непрекъсната връзка на ядрото за конвейерни ленти. Оборудването има висока степен на автоматизация. Спестете труда
③ Асансьор + Прецизна пътека Интелигентно сензорно добавяне на пясък. Работилницата е ефективна, удобна и чиста

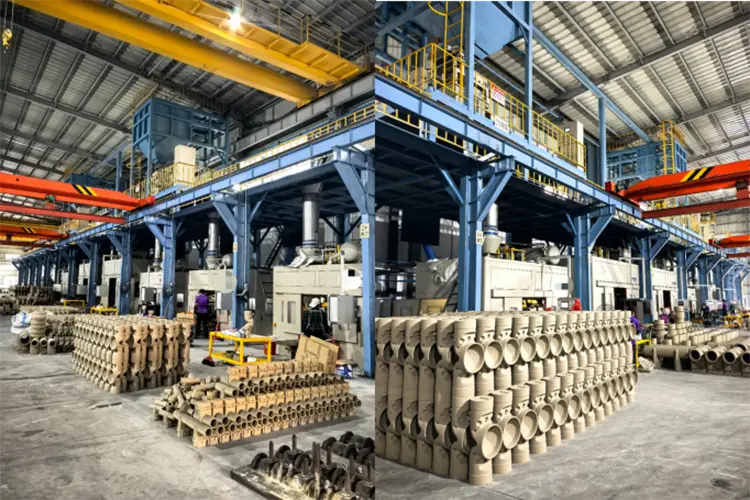

④ Общата система за опазване на околната среда на основния работилница. Високоефективно пушене и отстраняване на прах. Стандарти за опазване на околната среда на семинара
⑤ Съхранение и изход на съхранение и извеждане на данни за създаване на ядро. Осъзнайте дигитализацията на производството на чипове. Информационно управление на базата на информация.
