Как вертикалната двуосна комбинирана машина предефинира високоефективната партидна обработка?

1. Двушпинделна архитектура

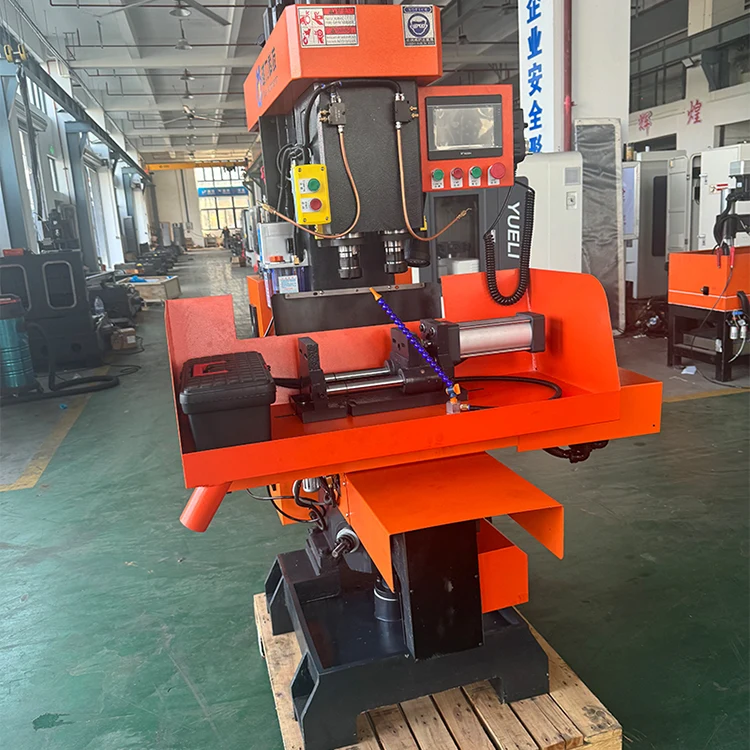

В сърцето наВертикална двуосна комбинирана машинасе крие конфигурация с двоен шпиндел, която фундаментално променя начина, по който се подхожда към партидната обработка. За разлика от едношпинделните машини, които изискват многократни проходи и честа смяна на инструмента, този дизайн включва два независими шпиндела, работещи в координирана вертикална ос. Осите Z1 и Z2 са разположени на разстояние 120 мм, което позволява едновременна обработка на два елемента върху един и същ детайл или паралелна обработка на две отделни части.

Всеки шпиндел приема конусовидни инструменти NT30 и осигурява регулируеми скорости от 10 до 3000 r/min, осигурявайки гъвкавост при операции по пробиване, разширяване и нарязване на резба. Подходът с две оси ефективно удвоява производителността за подходящи приложения, като същевременно поддържа прецизността, необходима за компонентите за обков на вратите и подобни средносерийни производствени артикули.

2. Основни технически спецификации

Разбирането на възможностите на машината започва с основните й параметри. Следващата таблица обобщава основните спецификации, които определят неговата работна обвивка:

320 mm ход по оста X и 120 mm ход по Y-ос осигуряват адекватна работна обвивка за продукти за монтаж на врати и подобни компоненти. Платформата за повдигане предлага 160 mm регулируемо разстояние, което побира различни височини на детайла. С максимална скорост на движение от 30 m/min по оста X, машината осигурява бързо позициониране, което допринася за общото намаляване на времето на цикъла.

3. Структурна цялост

TheВертикална двуосна комбинирана машинае проектиран с акцент върху твърдостта и издръжливостта. Структурата на тялото е изключително компактна, като същевременно поддържа отлична твърдост - критичен фактор за поддържане на точността по време на едновременни операции с двоен шпиндел. Няколко варианта на дизайн допринасят за тази структурна здравина:

• Шпиндели от висококачествена легирана стомана:Всеки шпиндел е произведен от висококачествена легирана стомана, подложена на процеси на закаляване и топлинна обработка, последвани от прецизно шлайфане за висока устойчивост на износване.
• Ултразвуково закалени плъзгащи се повърхности:Плъзгащите се повърхности се подлагат на ултразвукова обработка, което значително повишава твърдостта на повърхността и устойчивостта на износване. Интегрирано устройство за смазване осигурява постоянна производителност през удължен експлоатационен живот.
• Система за позициониране на буфера:Работната маса включва стартово устройство с буферно позициониране, което минимизира вибрациите по време на бързи странични движения.
• Дръжка от типа Pull-Rod:Безопасността е осигурена чрез дизайн на ръкохватка с дърпаща щанга, която издържа на случайно изключване.

Тези структурни елементи заедно гарантират, че машината поддържа позиционна точност дори при изискванията за непрекъснато партидно производство.

4. Оперативен работен процес

Оперативната философия наВертикална двуосна комбинирана машинасъсредоточава се върху намаляване на ръчната намеса, като същевременно се максимизира производителността. PLC управлението осигурява по-високо ниво на автоматизация в сравнение с конвенционалните релейни системи, осигурявайки отлична надеждност, която директно намалява умората на оператора.

Основните характеристики на работния процес включват:

• Обработка с една настройка:Операциите по пробиване, разширяване и нарязване на резби за голям брой части могат да бъдат завършени наведнъж.
• Многомашинно управление:Интуитивната работа и автоматизираното управление позволяват на един оператор да управлява няколко машини едновременно.
• Удобна настройка:Машината разполага с прости и интуитивни механизми за настройка, намаляващи времето за настройка между партидите.
• Дизайн против замърсяване:Оборудването включва функции, които минимизират рисковете от замърсяване, което го прави подходящо за среди, където чистотата е проблем.

Този дизайн на работния процес се превръща директно в по-висока ефективност за производствени среди с малки до средни партиди, където времето за настройка и наличността на оператора често диктуват общата производителност.

5. Обхват на приложение

Вертикалната двуосна комбинирана машина е специално пригодена за производство и обработка на малки до средни партиди продукти за обков за врати. Този фокус на приложението се възползва от способността на машината с двоен шпиндел за пробиване, разбиване и нарязване на множество функции върху хардуерните компоненти на вратата в една операция на затягане.

Отвъд фитингите за врати, спецификациите на машината – по-специално нейният максимален диаметър на пробиване от 32 mm и капацитет за нарязване на резба M32 – я правят подходяща за по-широка гама компоненти от мед и цветни метали. Теглото на машината от 900 kg и отпечатъкът от 1100 × 1230 × 1980 mm (включително капак от ламарина) показват машина, която е достатъчно здрава за производствени среди, но същевременно достатъчно компактна за работилници с ограничено подово пространство.

Изборът на компоненти допълнително определя профила на надеждност на машината: серво мотори Sunicon и CNC система, AC контактори на Schneider, релета Omron и битови сферични винтове и линейни плъзгачи. Тази комбинация от утвърдени марки и качествени компоненти допринася за репутацията на машината за постоянна производителност.
