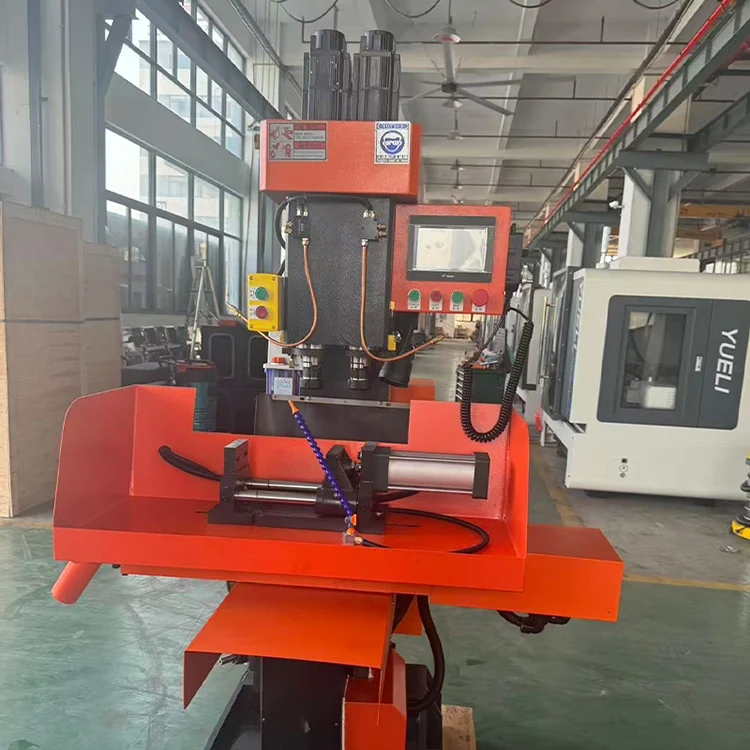

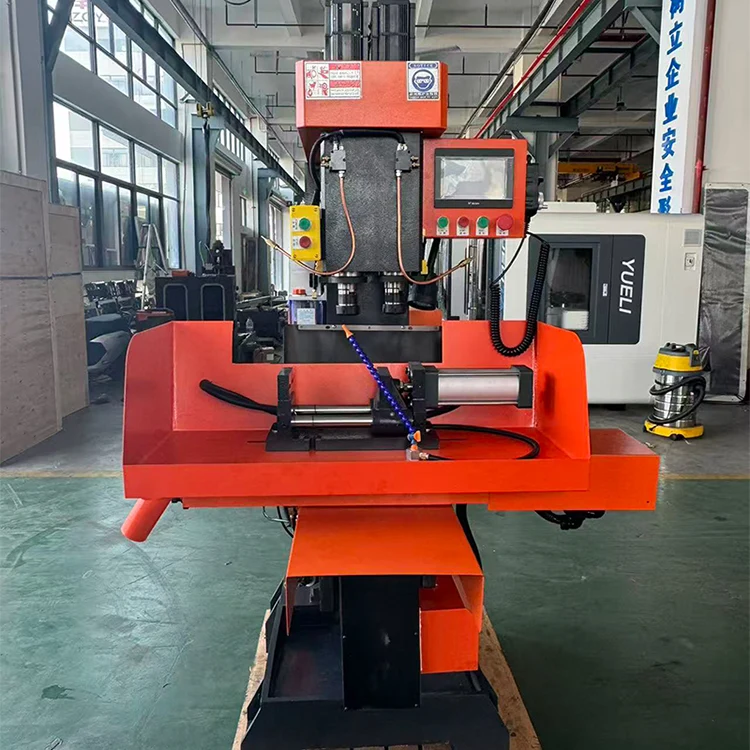

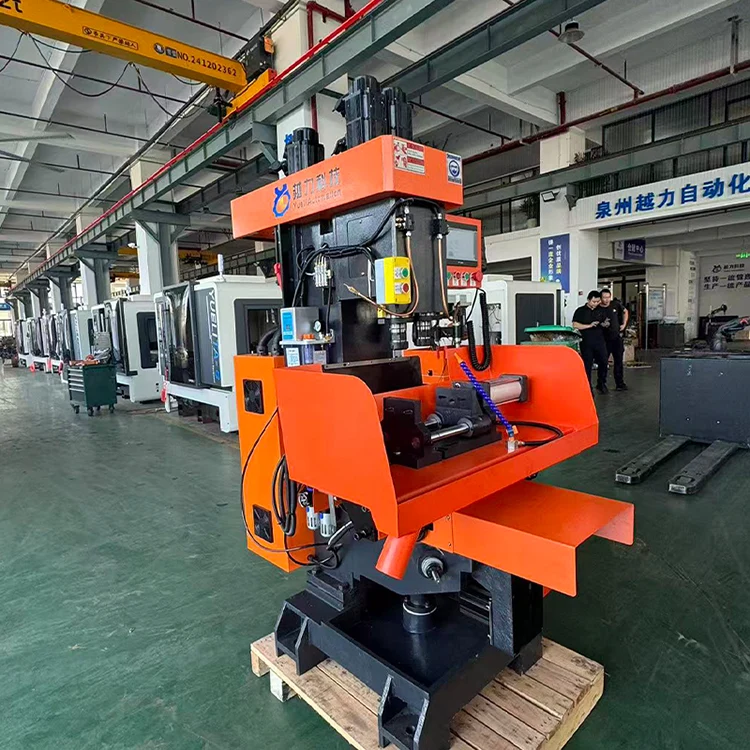

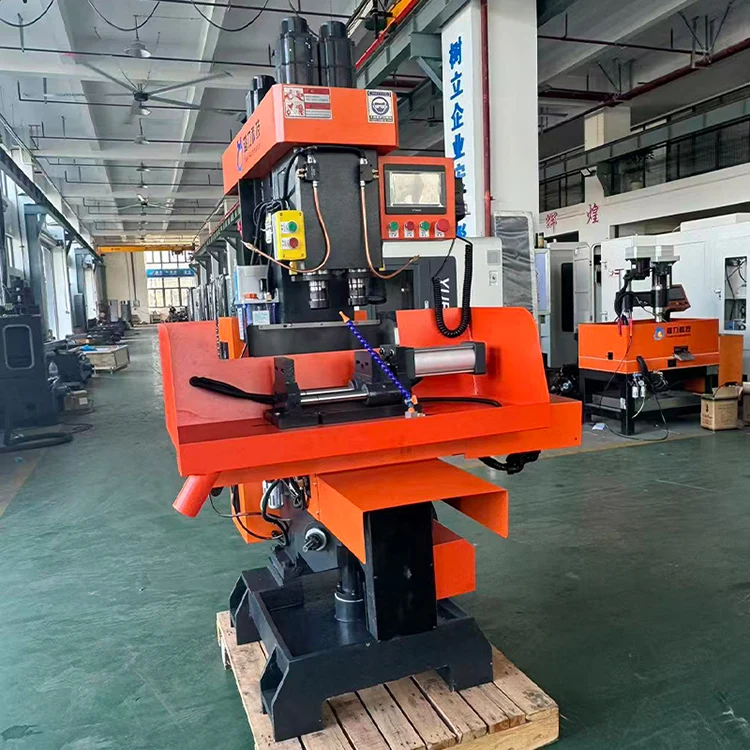

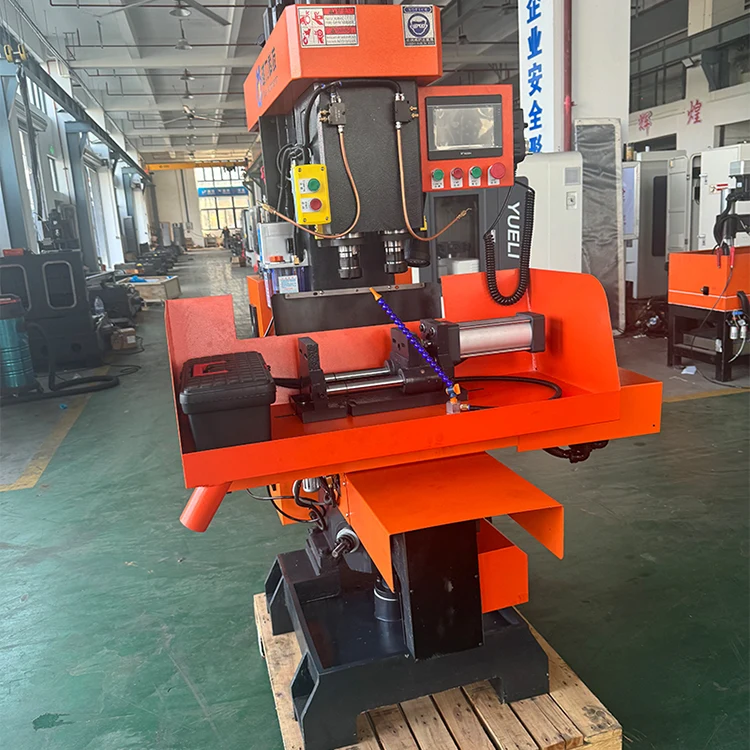

Вертикална двуосна комбинирана машина

Вертикална двуосна комбинирана машина (вътрешен модел ZSK4132X2B) се произвежда от Quanzhou Yueli Automation Equipment Co., Ltd. Тя е подходяща за производство и обработка на малки до средни партиди продукти за обков за врати. Машината се отличава с плавен и елегантен външен вид, с проста и интуитивна работа и удобна настройка. Приемайки PLC контрол, той се отличава с по-високо ниво на автоматизация и отлична надеждност, което намалява интензивността на труда на операторите. Той позволява на един оператор да управлява множество машини и служи като идеално високоефективно оборудване за обработка срещу замърсяване.

Представяне на продукта

Вертикалната двуосна комбинирана машина е подходяща за производство и обработка на малки до средни партиди продукти за обков за врати. Машината се отличава с плавен и елегантен външен вид, с проста и интуитивна работа и удобна настройка. Приемайки PLC контрол, той се отличава с по-високо ниво на автоматизация и отлична надеждност, което намалява интензивността на труда на операторите. Той позволява на един оператор да управлява множество машини и служи като идеално високоефективно оборудване за обработка срещу замърсяване.

· Гладък и елегантен външен вид с проста и интуитивна работа.

· Удобна настройка и по-високо ниво на автоматизация с PLC управление.

· Отлична надеждност с намалена интензивност на труда.

· Един оператор може да управлява множество машини.

Основни технически параметри

Следните технически параметри се отнасят за вертикалната машина с две оси.

Устройство и характеристики на машината

Вертикалната двуосна комбинирана машина има следните структурни и работни характеристики.

· Обработката, пробиването, разстъргването и резбоването на голям брой части могат да бъдат завършени наведнъж с висока ефективност.

· Конструкцията на тялото е компактна и има добра твърдост.

· Основният вал е изработен от висококачествена легирана стомана, закалена и термично обработена, прецизно шлайфана и има висока устойчивост на износване.

· Плъзгащата се повърхност е ултразвуково закалена и има устройство за смазване, за да се осигури експлоатационния живот на плъзгащата се повърхност.

· Работната маса се движи наляво и надясно със стартово устройство и буферно позициониращо устройство, което има малка вибрация и бързо движение.

· Дръжката е с дърпаща щанга, която не пада лесно и има висока степен на безопасност.

Структура и производителност

Дизайнът на вертикалната двуосна комбинирана машина приема структурните характеристики на фрезата и поддържащото стартово устройство, с предимствата на висока ефективност на обработка, стабилна прецизност и проста процедура на работа.

· Конструкция за подмяна и опъване на колана, лесна за промяна на скоростта и опъване на колана.

· Главният вал се задвижва от 4KW/4P мотор чрез синхронен ремък, с висока ефективност на предаване и нисък шум.

· Автоматичният механизъм за възстановяване на левия и десния шпиндел може винаги да поддържа шпиндела в състояние, готово за обработка, спестявайки време и подобрявайки ефективността на работа.

· Дръжката за повдигане може лесно да се завърти, за да се реализира повдигането на повдигащата платформа.

· Работната маса е оборудвана с буферно позициониране, за да се осигури надеждно позициониране и стабилна точност.

· Средната количка и платформата за повдигане са проектирани със заключващи механизми, за да осигурят стабилното позициониране на детайла, което е благоприятно за осигуряване на точността на обработката.

· Пневматичното устройство се използва за реализиране на автоматично управление, добра надеждност и осигуряване на висока ефективност и висока прецизност на обработката.

Система за смазване

Вертикалната двуосна комбинирана машина използва автоматична система за смазване с положително изместване. Прилага се следният график за смазване.

Електрическа система

Вертикалната двуосна комбинирана машина използва следната конфигурация на електрическата система.

· CNC система: Sunicon.

· Серво мотор: Sunicon.

· Серво на шпиндела: Zhima Technology.

· AC контактор: Schneider.

· Реле: Omron.

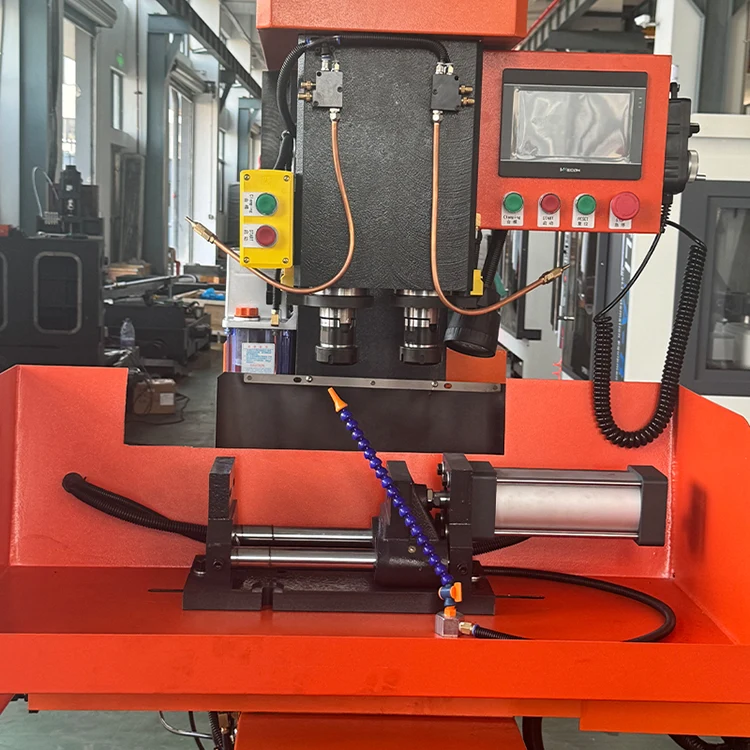

· Пневматично менгеме: YUELI.

Защита на безопасността

Вертикалната двуосна комбинирана машина отговаря на общите технически изисквания на GB 15760-2004 за защита на безопасността на металорежещи машини и е оборудвана с необходимите устройства за безопасност и предупредителни знаци.

· X-axis използва напълно затворен щит от ламарина от неръждаема стомана за ефективно блокиране на флуиди и стружки при рязане.

· Z-ос използва защита от ламарина и телескопичен капак за ефективно удължаване на експлоатационния живот.

· Осите X и Z са оборудвани с твърди и меки ограничения за предотвратяване на неизправности, причинени от оперативни грешки, грешки в програмирането, повреди на задвижване и др.

· Електрическият дизайн отговаря на електрическия стандарт GB5226.1 със защита срещу свръхток и късо съединение.

· Електрическият шкаф приема напълно затворен дизайн с вентилатори с аксиален поток за разсейване на топлината.

· NC системата е с вградена батерия; ако системата загуби захранване, съхранените програми за обработка няма да бъдат загубени.

· Алармена функция и бутон за аварийно спиране за предотвратяване на щети, причинени от различни внезапни повреди.

Стандартни аксесоари и документи

Вертикалната двуосна комбинирана машина се доставя със следните аксесоари и документи.

Включени инструменти:

· Двувърши гаечен ключ 17-19, 12-14, 8-10, 22-24 (по 1 бр.)

· Превключвател за близост (2 броя)

· Цанга Φ20 (2 броя)

· Гайчен шестостен 1.5-10 (1 комплект)

Често задавани въпроси

Каква е CNC системата, използвана на тази вертикална двуосна комбинирана машина?

Машината използва CNC система Sunicon.

Какъв е конусът на шпиндела и максималния капацитет на пробиване?

Конусът на шпиндела е NT30. Максималният диаметър на пробиване е 32 mm за медни части, а максималният диаметър на нарязване е M32.

Какви са ходовете по оста X, Y и Z1/Z2?

Ходът по оста X е 320 мм, ходът по оста Y е 120 мм, а ходът по оста Z1/Z2 е 110 мм.

Каква е скоростта на шпиндела и теглото на машината?

Скоростта на шпиндела варира от 10 до 3000 r/min с регулируема скорост. Теглото на машината е 900 кг.

Каква е общата необходима мощност?

Общата мощност на захранването е 7KW.
