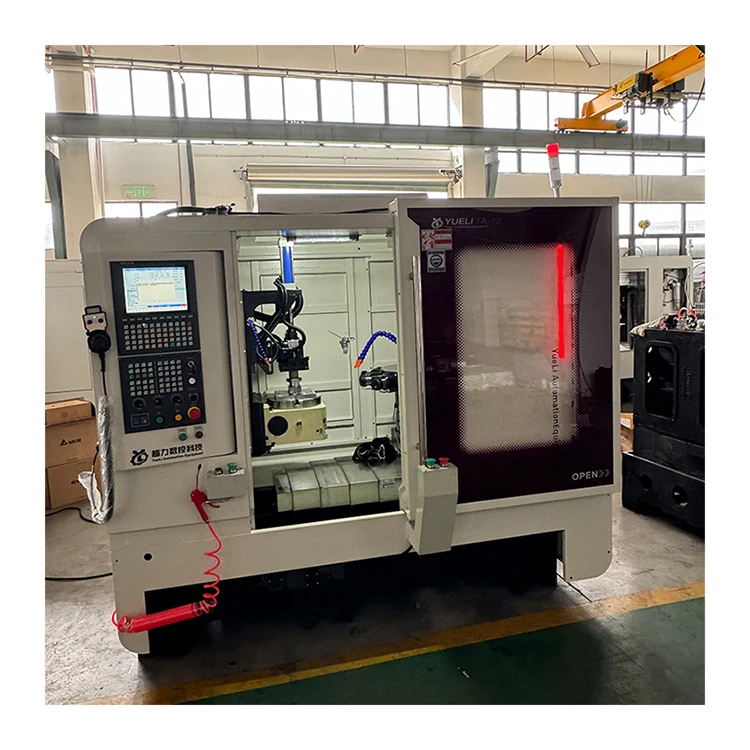

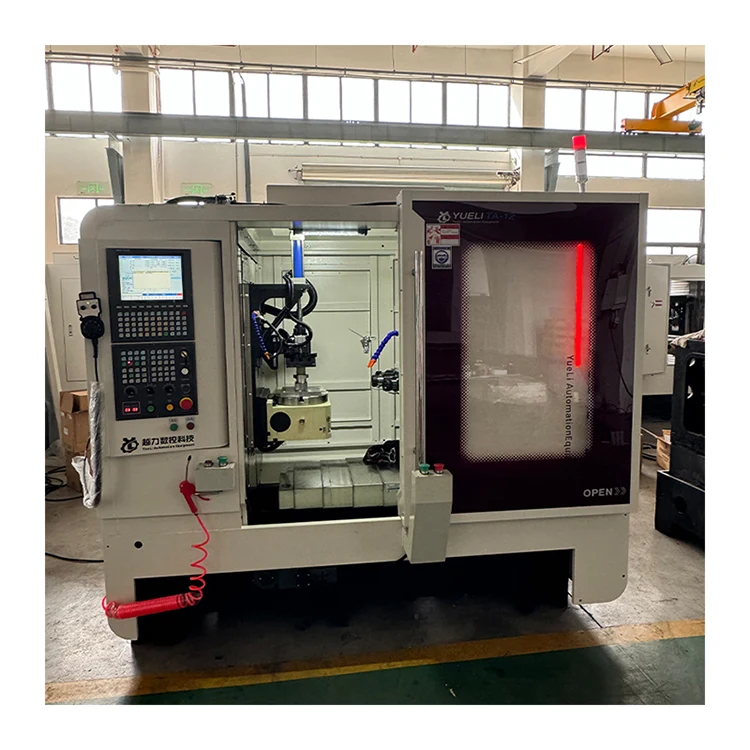

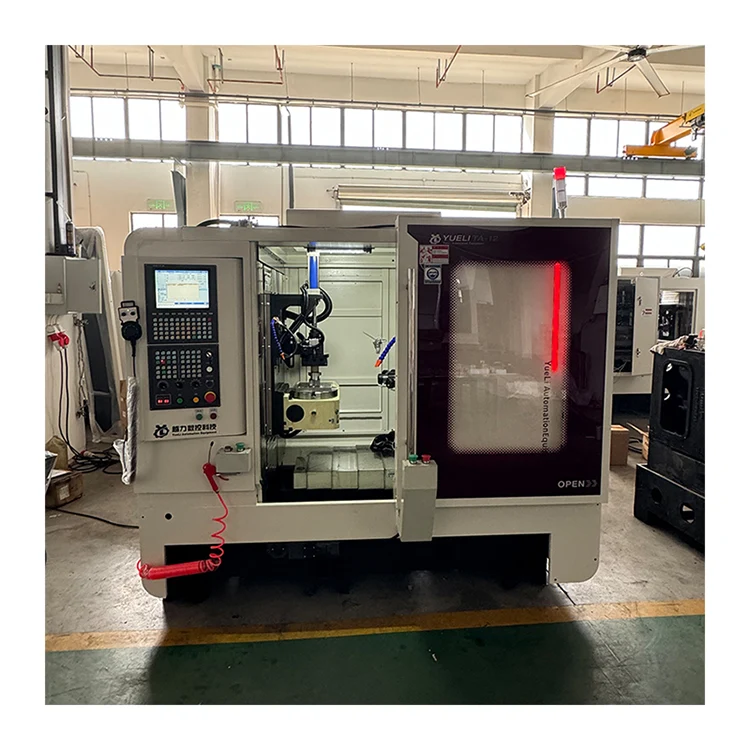

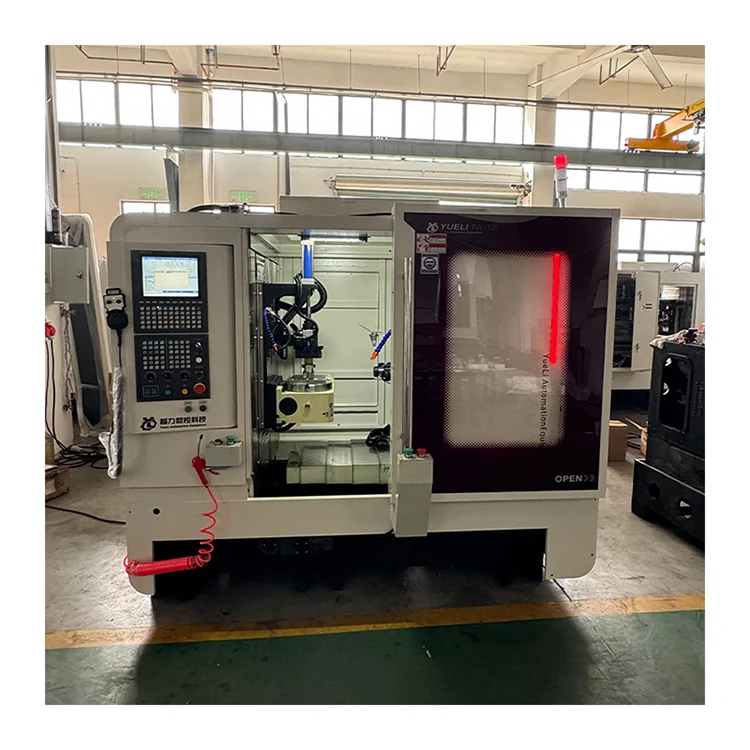

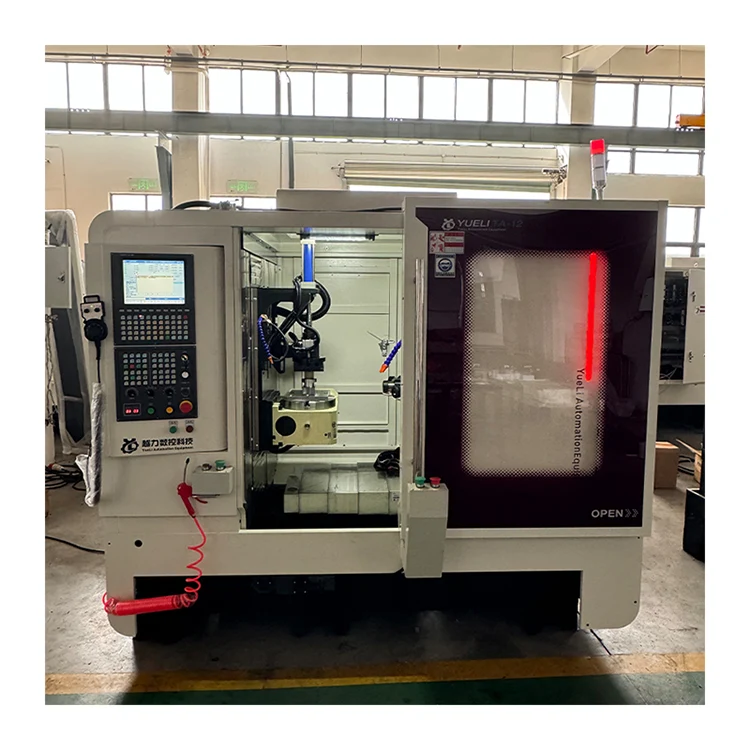

Хоризонтална 12-шпинделна CNC револверна машина

Хоризонтална 12-шпинделна CNC револверна машина (вътрешен модел TA-12) се произвежда от Quanzhou Yueli Automation Equipment Co., Ltd. Тя е подходяща за производство и обработка на големи и средни партиди. Машината се отличава с плавен и щедър външен вид, проста и интуитивна работа и удобна настройка. С CNC управлението предлага по-висока автоматизация, добра надеждност и намалена интензивност на труда, позволявайки на един човек да оперира и управлява множество машини. Този продукт е идеално високоефективно оборудване за обработка срещу замърсяване.

Представяне на продукта

Хоризонталната 12-шпинделна CNC револверна машина е подходяща за производство и обработка на големи и средни партиди. Външният вид на машината е плавен и щедър, работата е проста и интуитивна, а настройката е удобна. Прието е управление с ЦПУ, степента на автоматизация е по-висока, надеждността е добра, интензивността на труда на оператора е намалена и може да се реализира работа и управление на един човек и множество машини.

Параметри на техническата конфигурация

Следните компоненти и спецификации се отнасят за хоризонталната 12-шпинделна револверна машина с ЦПУ.

Основни технически параметри

Следните технически параметри се отнасят за хоризонталната 12-шпинделна револверна машина с ЦПУ.

Структура и производителност на машината

Хоризонталната 12-шпинделна револверна машина с ЦПУ има следните структурни и работни характеристики.

· Опростен обработващ център. Контролът на програмата използва система за управление на Тайван Hust с функция за откриване, за да се избегне повреда на кран или инструмент поради повреда на електромагнитен клапан или цилиндър. Удобен диалог човек-машина за лесна работа.

· Подходящ за обработка на големи и средни партиди. Еднократното затягане е завършено. Висока ефективност и добра точност.

· Нарезният механизъм не се нуждае от смяна на водещия винт. Стъпката е стандартна. Главният серво мотор Beijing CTB със собствено честотно преобразуване подобрява грапавостта на повърхността на резбата и гарантира точност.

· Независими изследвания и разработки на компоненти на силовата глава. Прецизно шлайфане. Добра устойчивост на износване. Дълъг експлоатационен живот.

· CNC системата Hust позволява настройка на скоростта на подаване според нуждите. След продължителна употреба водещият винт се износва, системата има функция за компенсация на инструмента.

· Всяка моторизирана плъзгаща повърхност използва централизирано устройство за автоматично смазване, за да осигури експлоатационен живот на машинния инструмент.

· Движение на плъзгаща се маса, задвижвано от серво мотор. Множество координати могат да бъдат зададени цифрово. Висока точност на позициониране. Ниски вибрации. Бърза реакция.

· По време на обработка състоянието на детайла се показва на сензорен екран. Алармена функция за неизправности.

· Напълно затворената защита осигурява лична безопасност и подобрява средата за обработка.

Основни структурни компоненти

Хоризонталната 12-шпинделна револверна машина с ЦПУ се състои от следните основни структурни компоненти.

· Колона: 1 комплект

· 4-та ос: 1 комплект

· Основа: 1 комплект

· Електронна система: 1 комплект

· Хидравлично менгеме: 1 комплект

· Система за отстраняване на стружките: 1 комплект

Електрическа система

Хоризонталната 12-шпинделна CNC револверна машина използва следните електрически компоненти.

· Електромагнитен клапан: Taiwan AirTAC. Добра стабилност. Налягането на въздуха не може да бъде по-ниско от 0,5MPa.

· AC контактор: Schneider. Добра стабилност.

· Реле: Omron. Добра стабилност.

Система за смазване

Всяка захранваща глава на хоризонталната 12-шпинделна CNC револверна машина се смазва с масло, което е лесно за използване и работа, осигурявайки експлоатационния живот на смазващата повърхност.

Стандартни аксесоари и документи

Хоризонталната 12-шпинделна CNC револверна машина се доставя със следните аксесоари и документи.

· Включена кутия с инструменти: Двустранен гаечен ключ 17-19, Шестостенен ключ 1,5-10 (1 комплект).

· Произволни документи: Системна спецификация, ръководство за експлоатация, инструкция за драйвер (по 1 копие).

Често задавани въпроси

Какъв е интерфейсът на шпиндела и максималния капацитет на пробиване?

Интерфейсът на шпиндела е ER40. Максималният диаметър на пробиване е 60 mm за медни проходни отвори, а максималният диаметър на пробиване е M50 × 3 mm за мед.

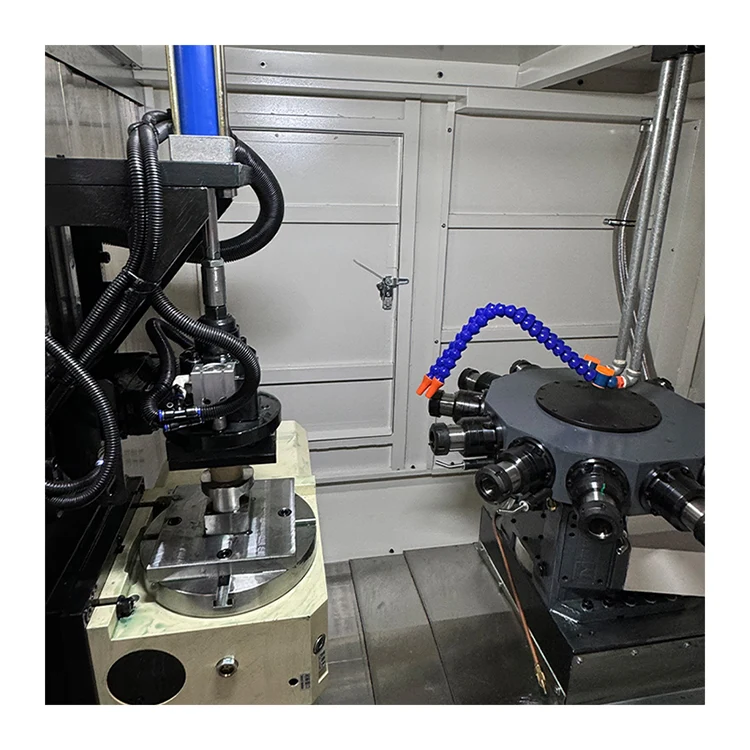

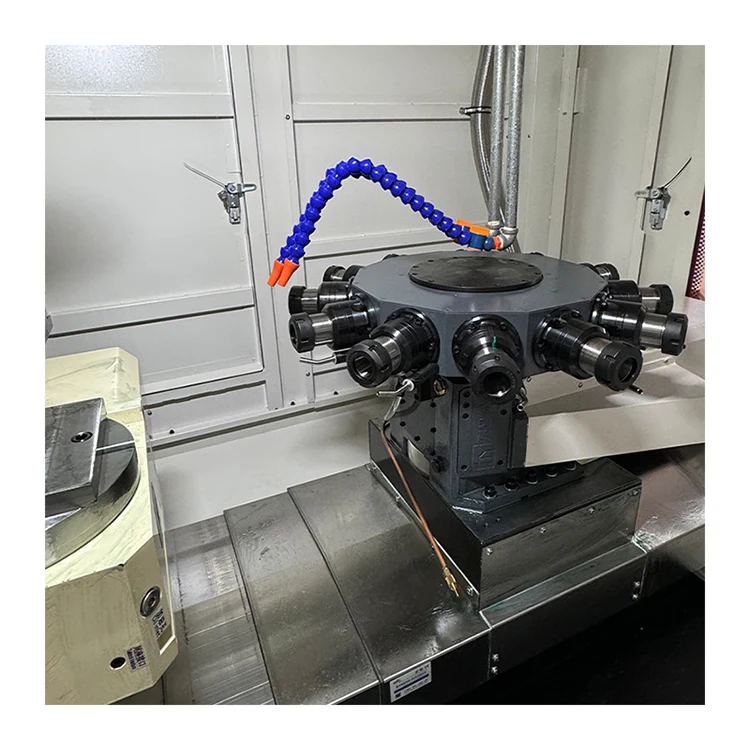

Колко шпиндела има купола?

Въртящата се кула има 12 шпиндела. Времето за смяна на инструмента е 0,8 секунди на 180 градуса.

Какви са ходовете по оста X, Y и Z?

Ходът по оста X е 350 мм, ходът по оста Y е 400 мм, а ходът по оста Z е 300 мм. Максималната скорост на движение за всички оси е 30 м/мин.

Каква е CNC системата и мощността на двигателя на шпиндела?

Машината използва тайванската Hust CNC система с мощност на мотора на серво шпиндела от 5,5 KW до 7,5 KW (по избор).

Какво е теглото и размерите на машината?

Размерите на машината са 2200 × 1765 × 1922 мм с ламаринено покритие, а нетното тегло е 3500 кг.

Quanzhou Yueli Automation Equipment Co., Ltd. – Nan'an, Fujian, Китай – Основана 2013 г.
