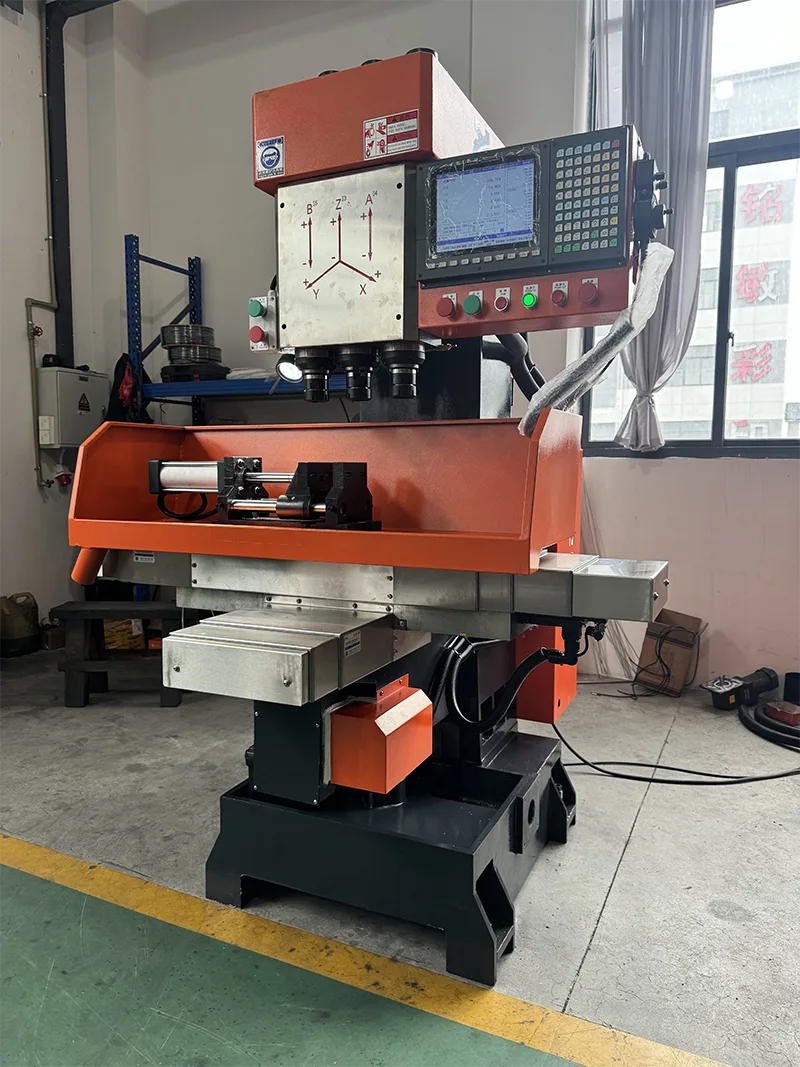

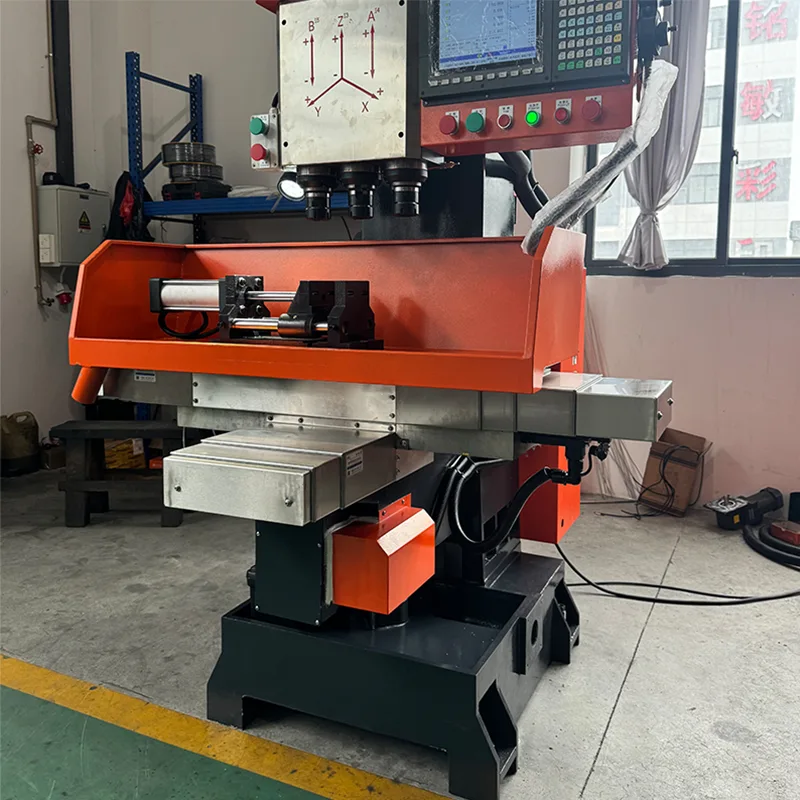

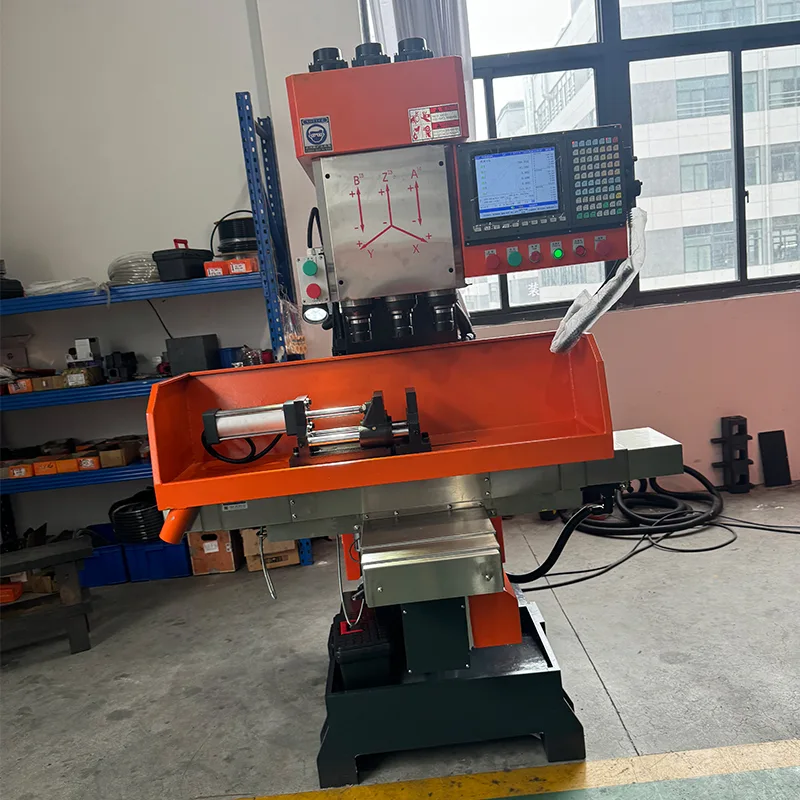

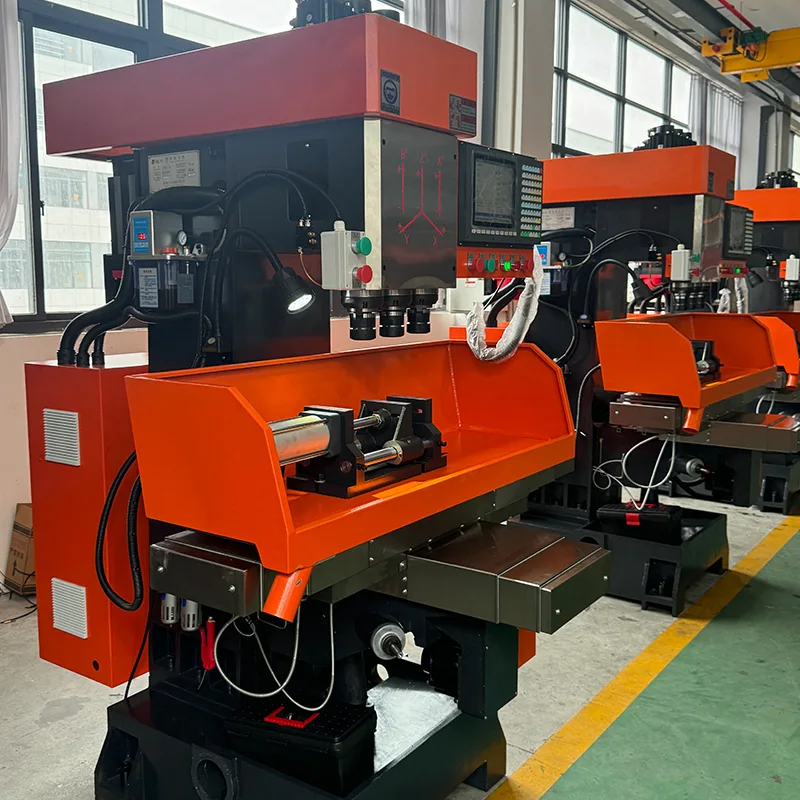

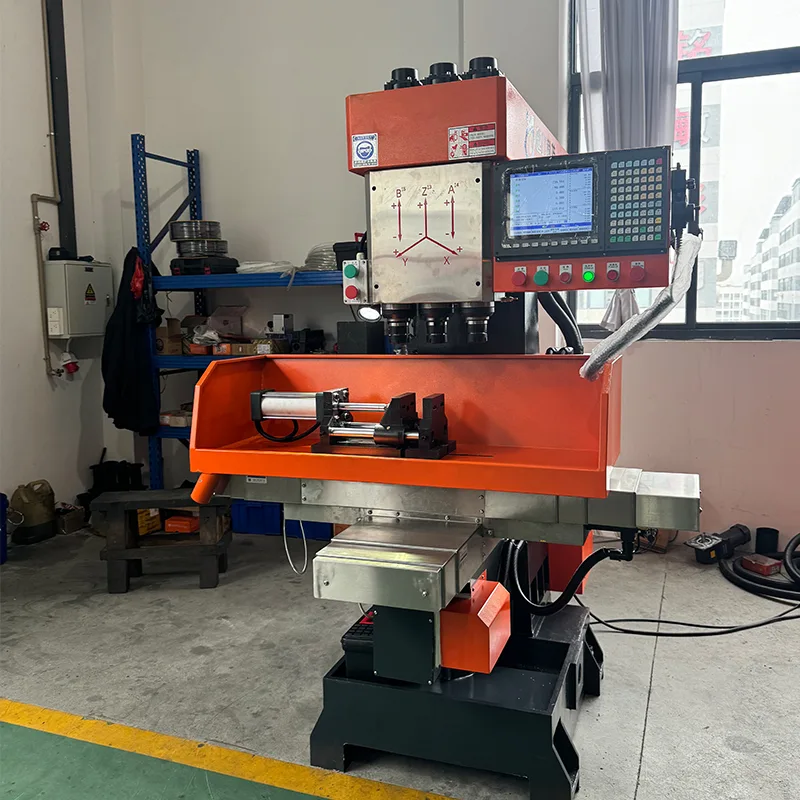

Вертикален CNC с три оси

Вертикален CNC триос ZSK-4150X4 е зрял продукт на нашата компания. Тази машина решава проблема, че пробиването, разширяването и нарязването на резби не могат да бъдат завършени едновременно при обработка на голям брой части. Пълно пробиване, райбероване, скосяване и нарязване и други изисквания, това е идеално механично оборудване за постигане на висока ефективност и спестяване на енергия. Машината е лесна за работа и може да се управлява свободно без специален технически персонал. Компанията е натрупала повече от десет години професионална технология и строг контрол на качеството и има добро следпродажбено обслужване, което се приема добре от клиентите.

Представяне на продукта

Вертикален CNC триос ZSK-4150X4 е зрял продукт на нашата компания. Тази машина решава проблема, че пробиването, разширяването и нарязването на резби не могат да бъдат завършени едновременно при обработка на голям брой части.

· Цялостно пробиване, райбероване, скосяване и нарязване на резба с една операция.

· Идеално механично оборудване за постигане на висока ефективност и икономия на енергия.

· Лесен за работа без специален технически персонал.

· Повече от десет години професионална технология и строг контрол на качеството.

· Добро следпродажбено обслужване, добре прието от клиентите.

Основни характеристики

Вертикалната CNC триосна ZSK-4150X4 има следните характеристики.

· Обработката на голям брой части, пробиването и разширяването и нарязването на резби се извършват наведнъж с висока ефективност.

· Фюзелажът е компактен и твърд.

· Основният вал е изработен от висококачествена легирана стомана, като е закален и термично обработен, прецизно шлифован. Има висока устойчивост на износване.

· Плъзгащата се повърхност се охлажда от свръхзвукова честота. Разполага със смазващо устройство, за да осигури експлоатационния живот на плъзгащата се повърхност.

· Движението наляво и надясно на работната маса приема стартово устройство и устройство за позициониране на буфера, което има малка вибрация и бързо движение.

· Дръжката на ножа приема тип дърпаща щанга, която не е лесна за падане. Има висока безопасност.

Технически спецификации

Следните технически параметри се отнасят за вертикалния CNC триос ZSK-4150X4.

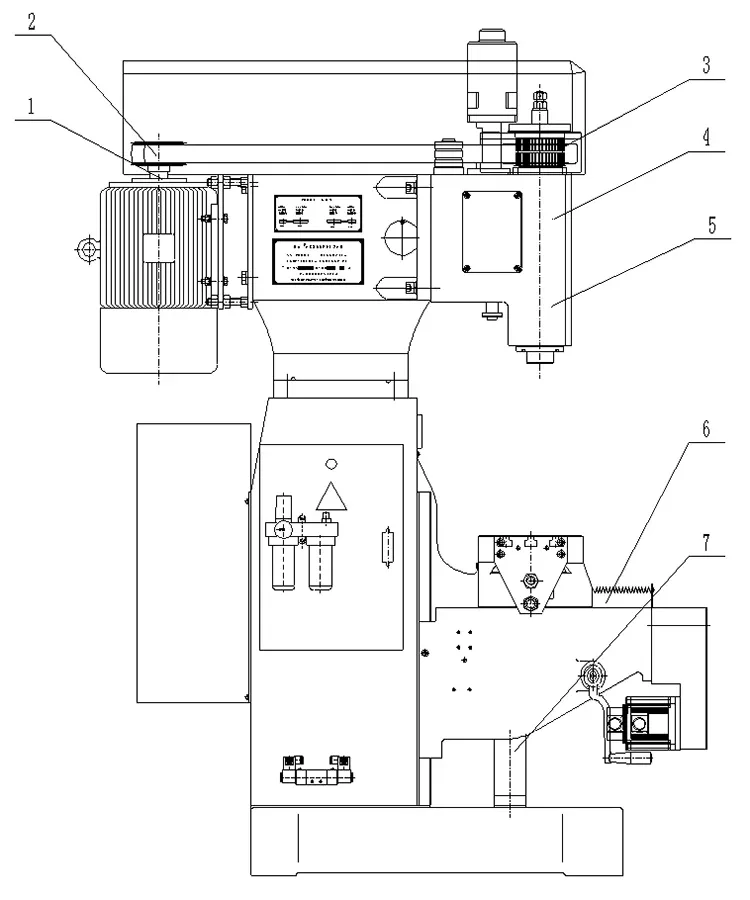

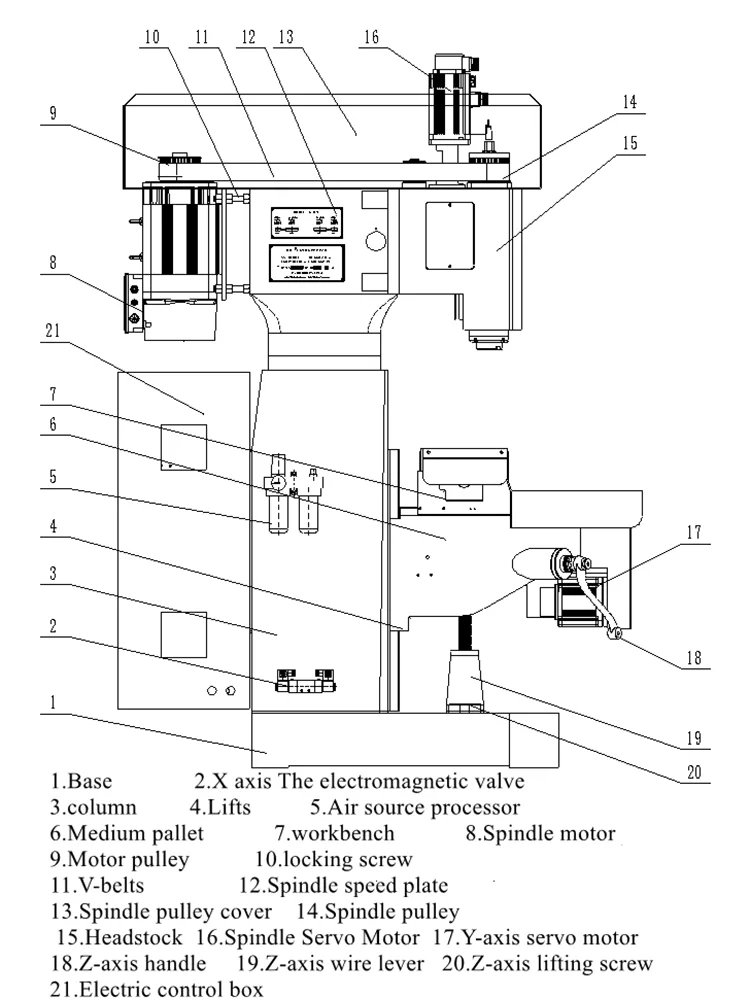

Механизъм и производителност на машинния инструмент

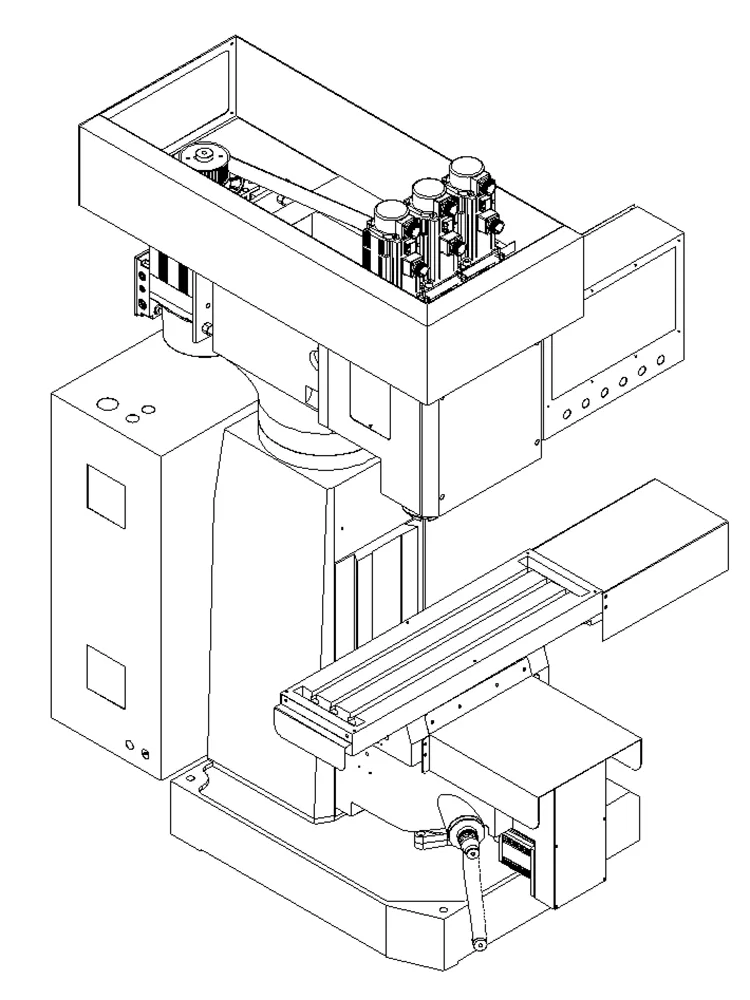

Дизайнът на вертикалната CNC триос ZSK-4150X4 приема структурните характеристики на фреза и поддържащо стартово устройство, което има предимствата на висока ефективност на обработка, стабилна прецизност и лесни оперативни процедури. Използването на PLC за логическа контролна обработка може ефективно да избегне дъгово късо съединение, причинено от превключването на двигателя напред и назад. В същото време методът на импулсно задействане се използва за задвижване на соленоидния клапан, за да се избегне явлението, че бобината на соленоидния клапан е под напрежение за дълго време, което води до изгаряне на бобината.

· Структура: Опростен обработващ център. Контролът на програмата използва система за управление на Тайван Yitu с функция за откриване, за да се избегне повреда на кран или инструмент поради повреда на електромагнитен клапан или маслен цилиндър. Удобен диалог човек-машина за лесна работа.

· Подходящ за обработка на големи и средни партиди. Еднократно затягане. Висока ефективност и добра точност.

· Нарезният механизъм не се нуждае от смяна на задвижването на водещия винт. Стъпката е стандартна. Пекинският суперсинхронен главен серво мотор със собствено преобразуване на честотата подобрява грапавостта на повърхността на резбата и гарантира точност.

· Независимо изследване и разработване на компоненти на силовата глава. Прецизно шлайфане. Добра устойчивост на износване и дълъг експлоатационен живот.

· Hust CNC системата може да задава скорост на подаване според нуждите. След продължителна употреба водещият винт се износва, системата има функция за компенсация на инструмента.

· Всяка моторизирана плъзгаща се повърхност приема централизирано устройство за автоматично смазване, за да осигури експлоатационен живот на машинния инструмент.

· Движение на плъзгаща се маса, задвижвано от серво мотор. Множество координати могат да бъдат зададени цифрово. Висока точност на позициониране. Ниски вибрации. Бърза реакция.

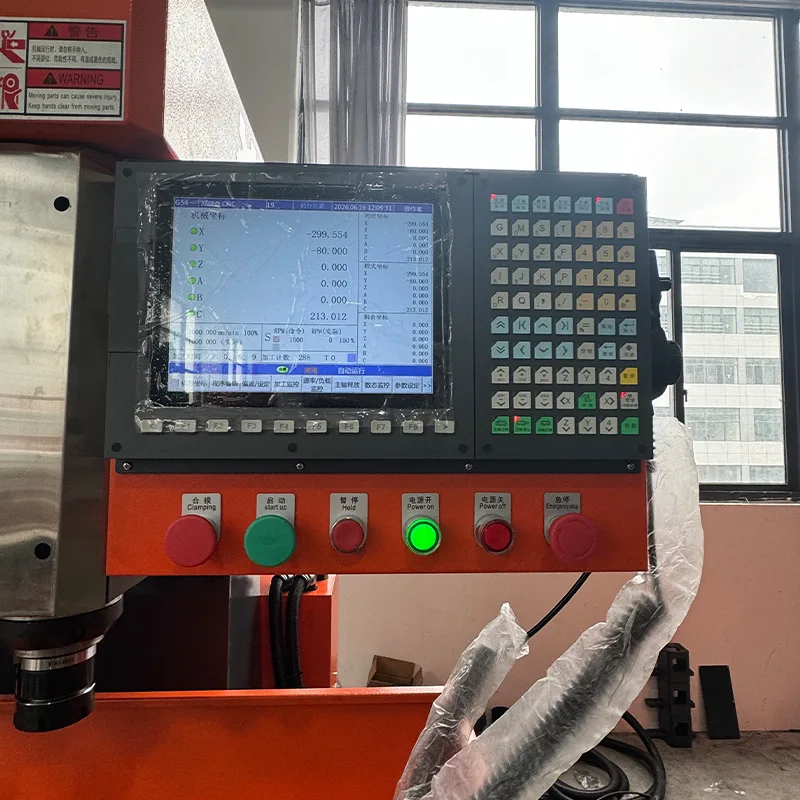

· По време на обработка статусът на детайла се показва чрез сензорен екран. Алармена функция за неизправности.

· Напълно затворената защита осигурява лична безопасност и подобрява средата на обработка.

Електрическа система

Вертикалната CNC триосна ZSK-4150X4 използва следните електрически компоненти.

· Електромагнитен клапан: Taiwan AirTAC. Добра стабилност. Налягането на въздуха не може да бъде по-ниско от 0,5MPa.

· AC контактор: корейски LS. Добра стабилност.

· Реле: Omron. Добра стабилност.

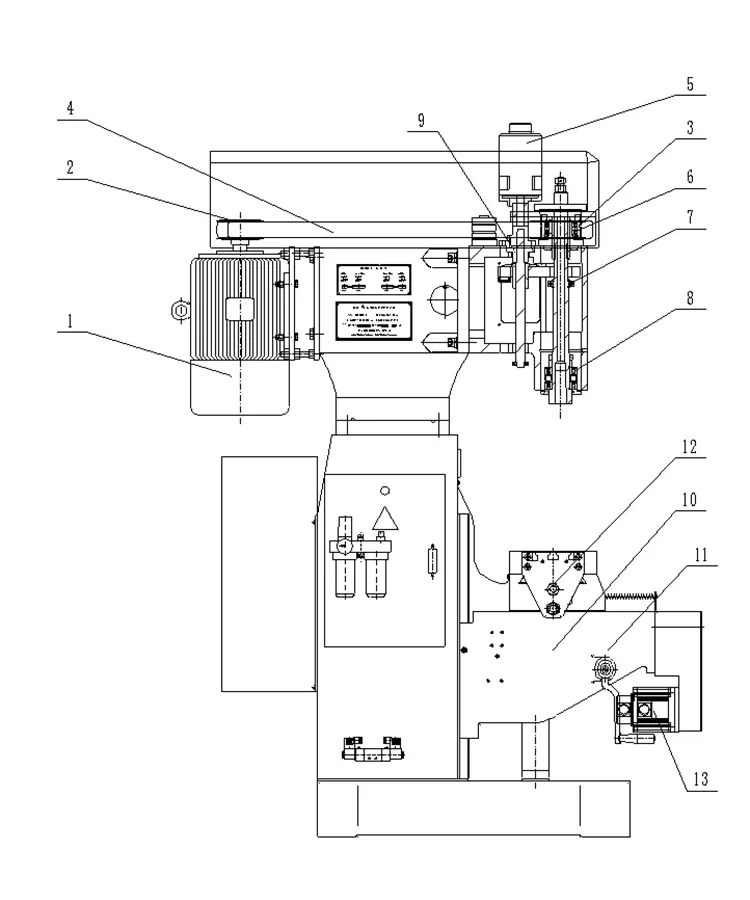

Преносна система

Вертикалната CNC триосна ZSK-4150X4 използва следните трансмисионни компоненти.

Система за смазване

Втулката на шпиндела и повърхността на водещата релса се смазват от ръчна помпа за смазване, което прави операцията по-лесна и по-всеобхватна, осигурявайки експлоатационния живот на смазващата повърхност.

Предпазни мерки при работа и обработка

Следните предпазни мерки са от ръководството за експлоатация на вертикалния CNC триос ZSK-4150X4.

· Прочетете ръководството за експлоатация и придружаващите документи преди работа.

· Захранване: трифазно четирипроводно, мощност 7KW, сечение на изолирания проводник не по-малко от 4mm² (мед).

· Не инсталирайте в близост до източник на топлина, висока температура или прашни зони.

· Добавете масло към маркировката за масло преди първа употреба след разопаковане.

· Охлаждащата помпа не може да работи без течност.

· Не споделяйте захранващата кутия с електрически машини за заваряване или високо/средночестотно оборудване.

· Заземителният проводник трябва да бъде свързан към стандарта. Напречно сечение не по-малко от 2,5 mm².

· След включване, използвайте пробна писалка, за да проверите дали извън машината не е наелектризирана преди пробно пускане.

· Стартирайте двигателя на маслената помпа съгласно ръководството. Наблюдавайте дали маслената помпа е обърната.

· Превключвателите за близост са регулирани и фиксирани. Допускат се малки корекции. Основни промени се консултирайте със следпродажбено обслужване.

· Фабрично зададени параметри на инвертора. Потребителят не може да задава отделно.

· Не натискайте бутона "ръчно" бързо и често, за да избегнете алармата на инвертора.

· Когато сменяте инструмента или регулирате задвижващия ремък, изключете външното захранване.

· Жълто-зелената клема за заземяване трябва да бъде заземена. Не свързвайте фазова линия към неутрална клема (N).

· Не избирайте режим на претоварване. Използвайте подходящи инструменти, количество на рязане, скорост на подаване.

· Заключете превключвателя на електрическата контролна кутия. Изключете захранването и заключете по време на проверката за поддръжка.

Често задавани въпроси

Какъв е конусът на шпиндела на тази машина?

Конусът на шпиндела на вертикалния CNC триос ZSK-4150X4 е MT4.

Какъв е максималният диаметър на отвора, който може да се обработва?

Максималният диаметър на отвора е Ф50mm при обработка на медни детайли с 4 режещи ръба и подаване на оборот 0.16mm/r.

Какъв е максималният диаметър на нарязване?

Максималният диаметър на нарязване е Ф50 мм за обработка на медни части. Какви са ходовете на осите X, Y и Z? Ходът на оста X е 400 mm, ходът на оста Y е 250 mm, а ходът на оста Z е 320 mm.

Какъв е обхватът на скоростта на шпиндела?

Диапазонът на оборотите на шпиндела по осите Z1 и Z2 е от 619 до 1420 об/мин със серво управление.

Каква е мощността на двигателя на шпиндела и общото тегло на машината?

Мощността на серво мотора на шпиндела е 5.5KW при 380V, а нетното тегло на машината е 2500KG.

Каква система за управление използва тази машина?

Машината използва тайванската система за управление Yitu с удобен диалог човек-машина за лесна работа.
