Линеен водач за пробиване Нарезен център отворен тип

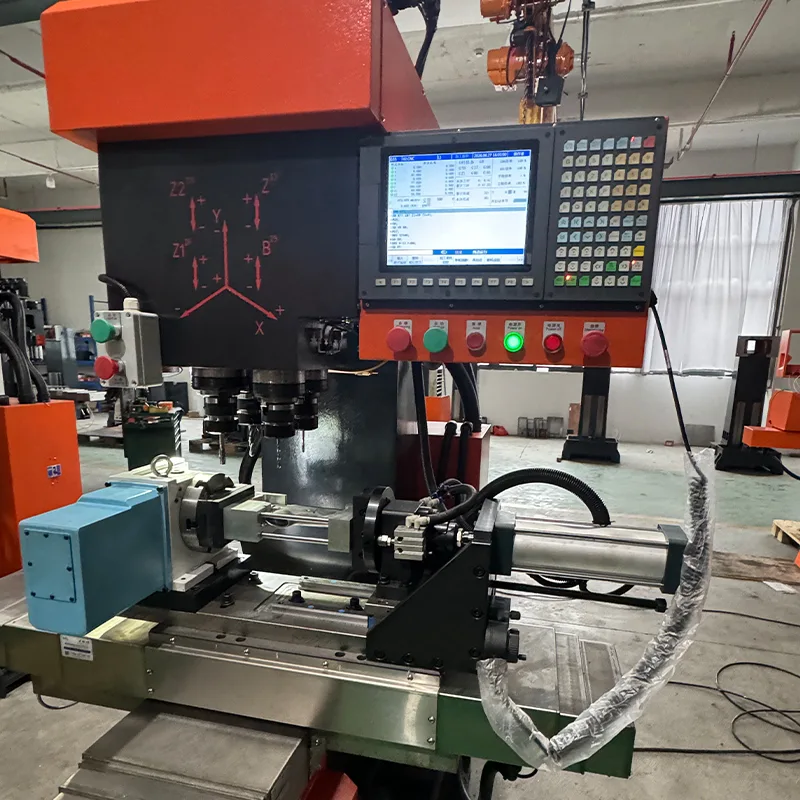

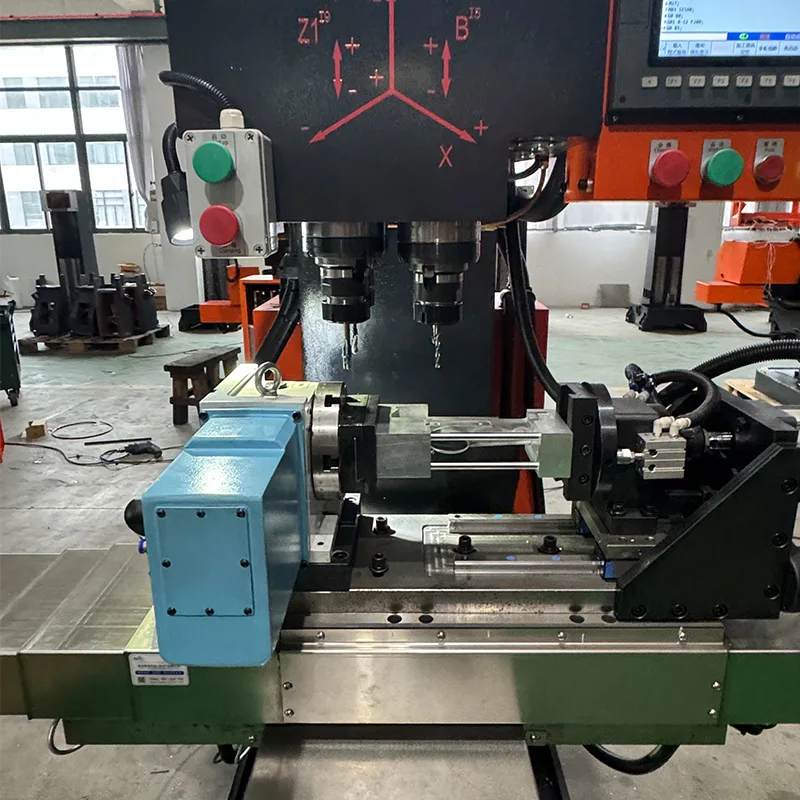

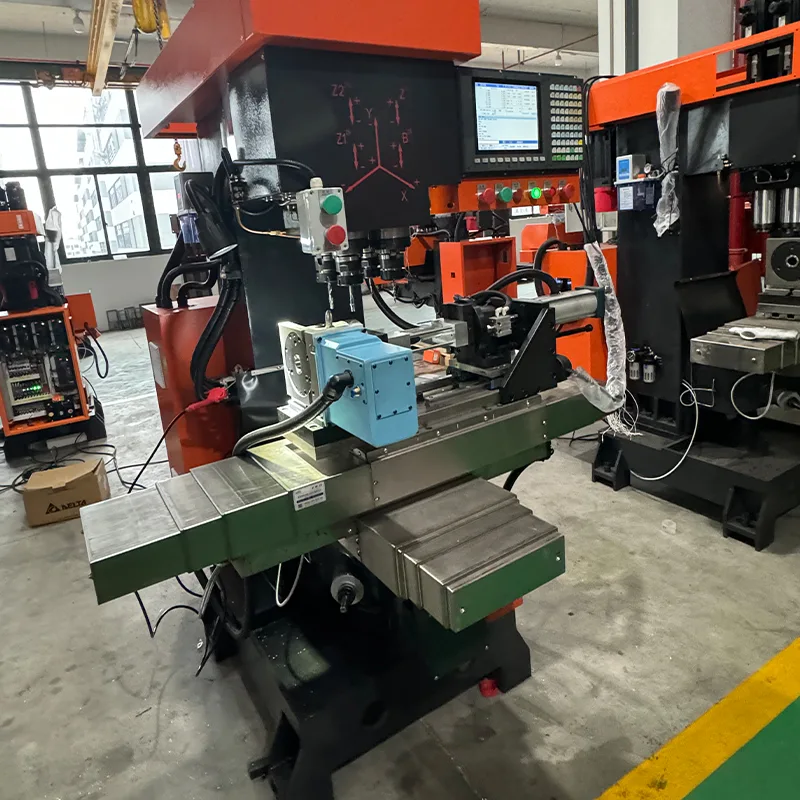

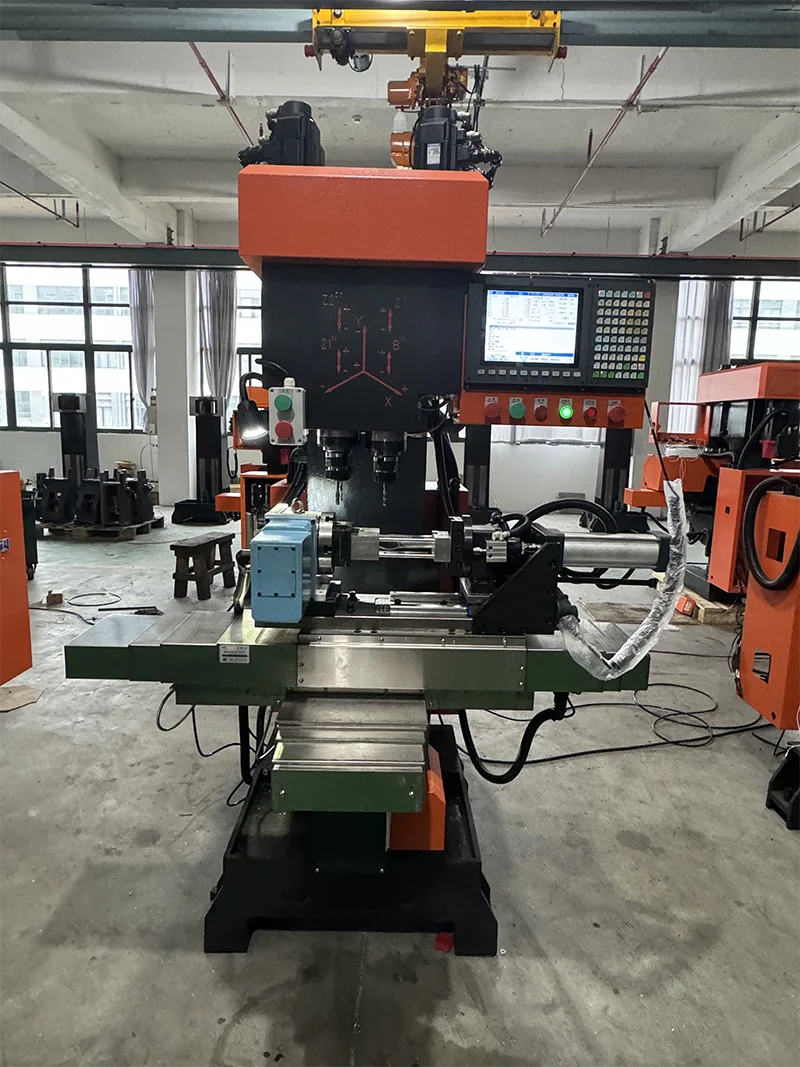

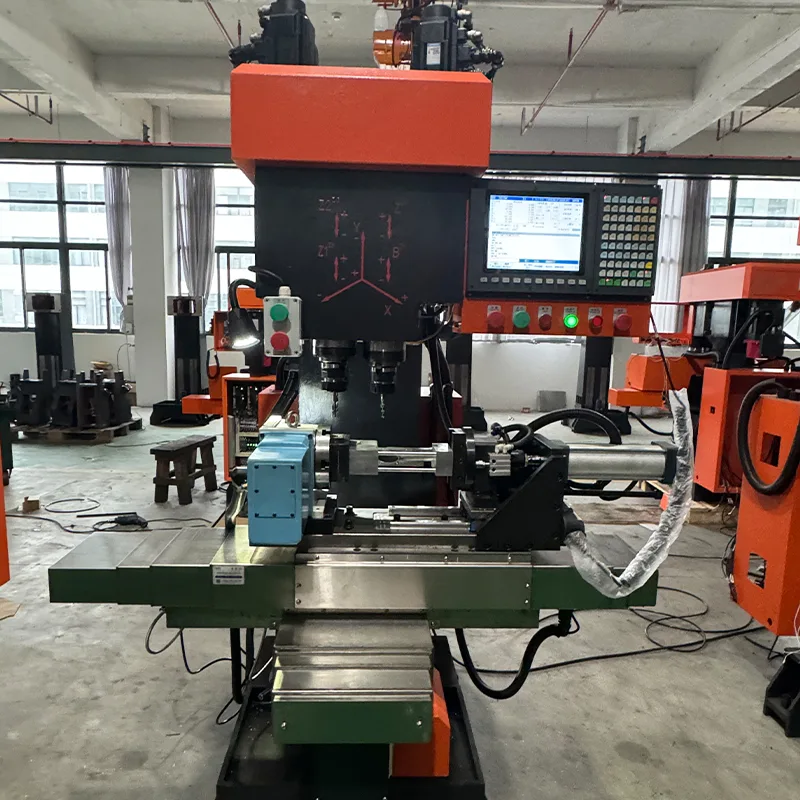

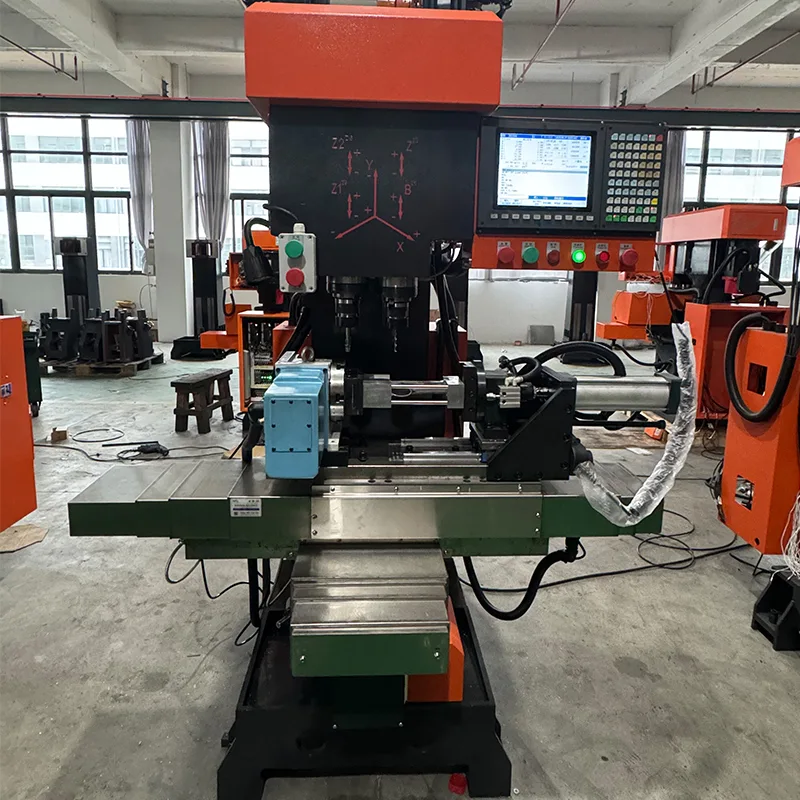

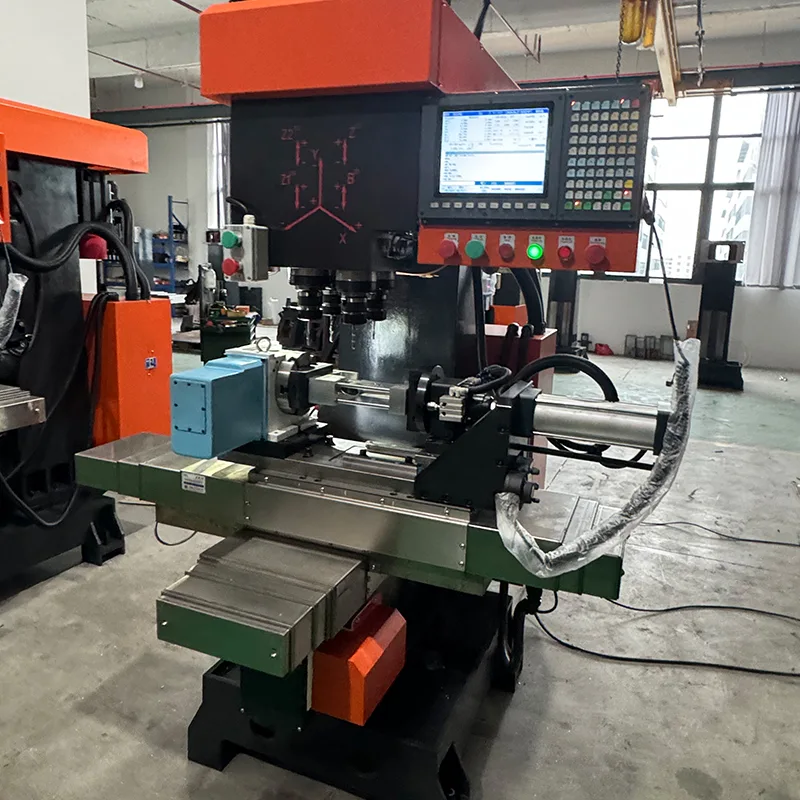

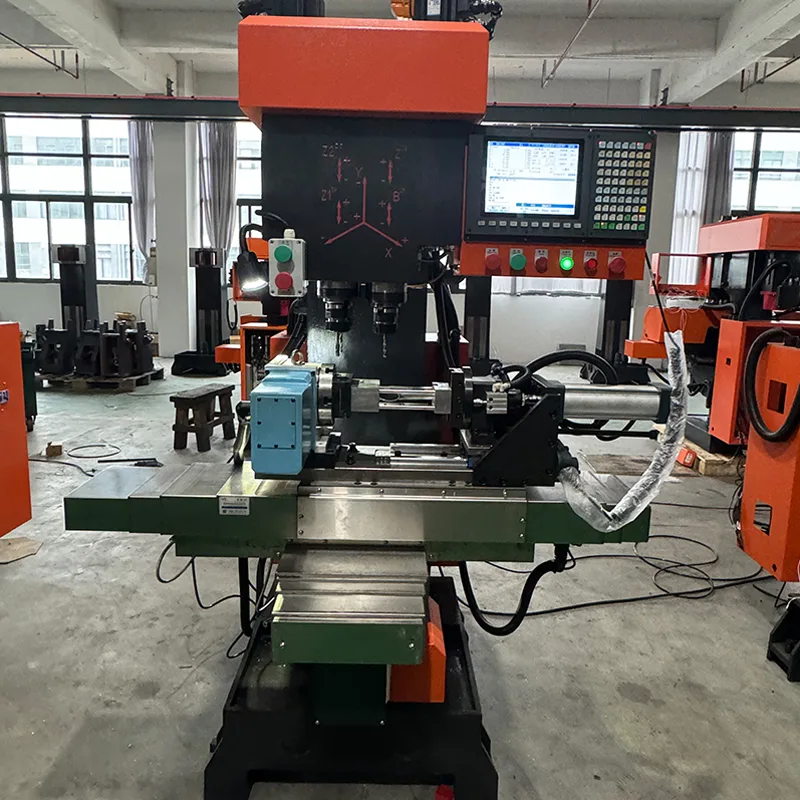

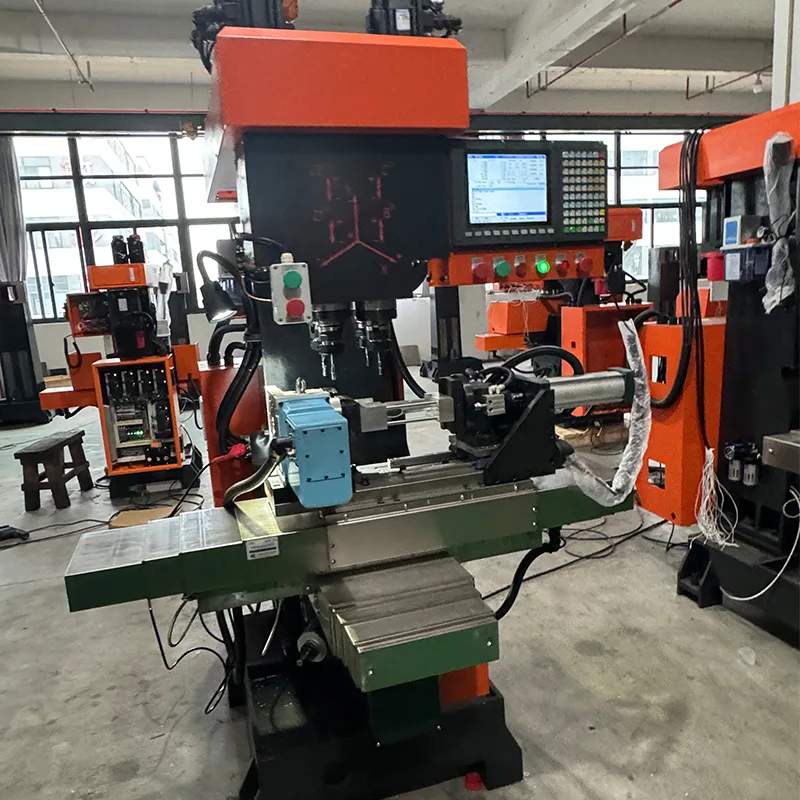

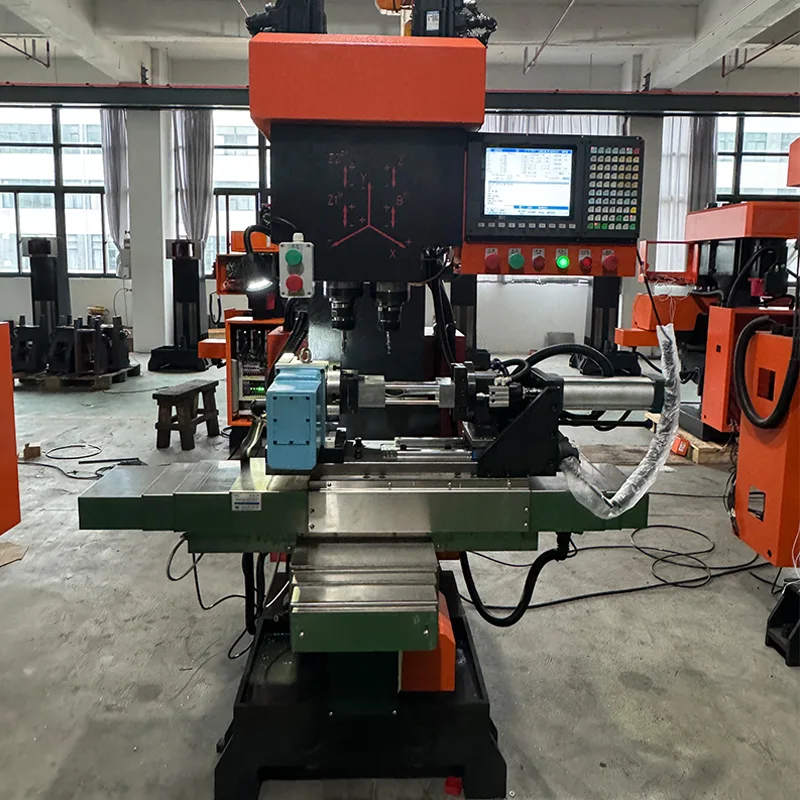

ZSK540 Линеен направляващ пробивен център за нарязване на резба отворен тип е вертикален 4-осен линеен направляващ пробивен център за нарязване на резба в конфигурация от отворен тип. Този модел се предлага без корпус от ламарина, като предлага дизайн с отворена рамка, подходящ за приложения, където не се изисква пълно затваряне. Машината е оборудвана с Taiwan Syntec bus CNC система със сензорен екран, включваща удобен за потребителя интерфейс човек-машина за интуитивно програмиране и лесна работа. С 4-осната CNC функция и четирите оси могат да извършват операции по пробиване, нарязване на резби и фрезоване. Моторът на серво шпиндела с мощност 5,5 KW с вграден честотен преобразувател позволява твърдо нарязване и безстепенно регулиране на скоростта, осигурявайки прецизност на обработката.

Конфигурация на машината и структурни характеристики

ZSK540 Линеен направляващ център за нарязване на пробиване с отворен тип е изграден със следните стандартни конфигурации и структурни характеристики.

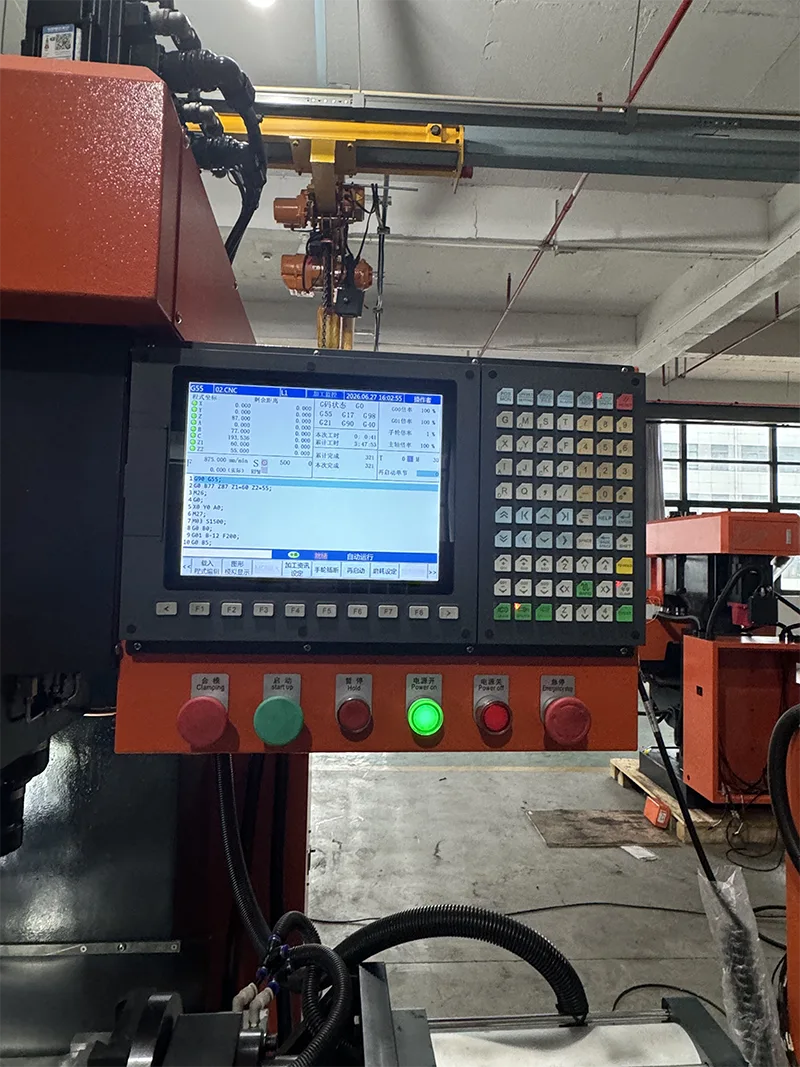

· CNC система: Taiwan Syntec bus CNC система със сензорен екран. Удобен за потребителя интерфейс човек-машина. Интуитивно програмиране. Лесна работа. Бърз за научаване.

· Серво система: Серво мотори Syntec, общо 5 броя (4 със спирачка). 5.5KW Huahong шпиндел серво мотор.

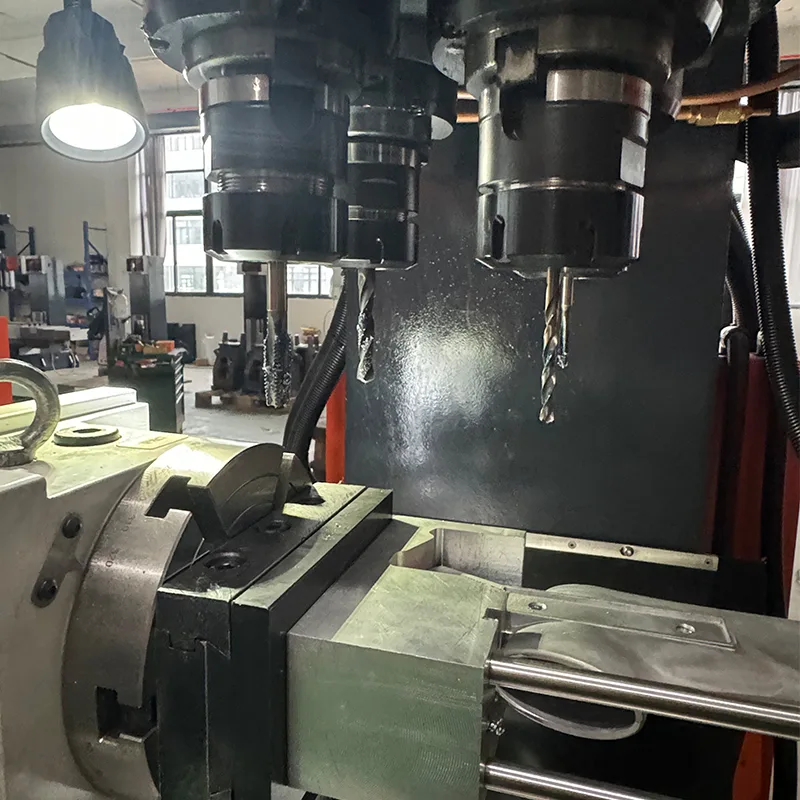

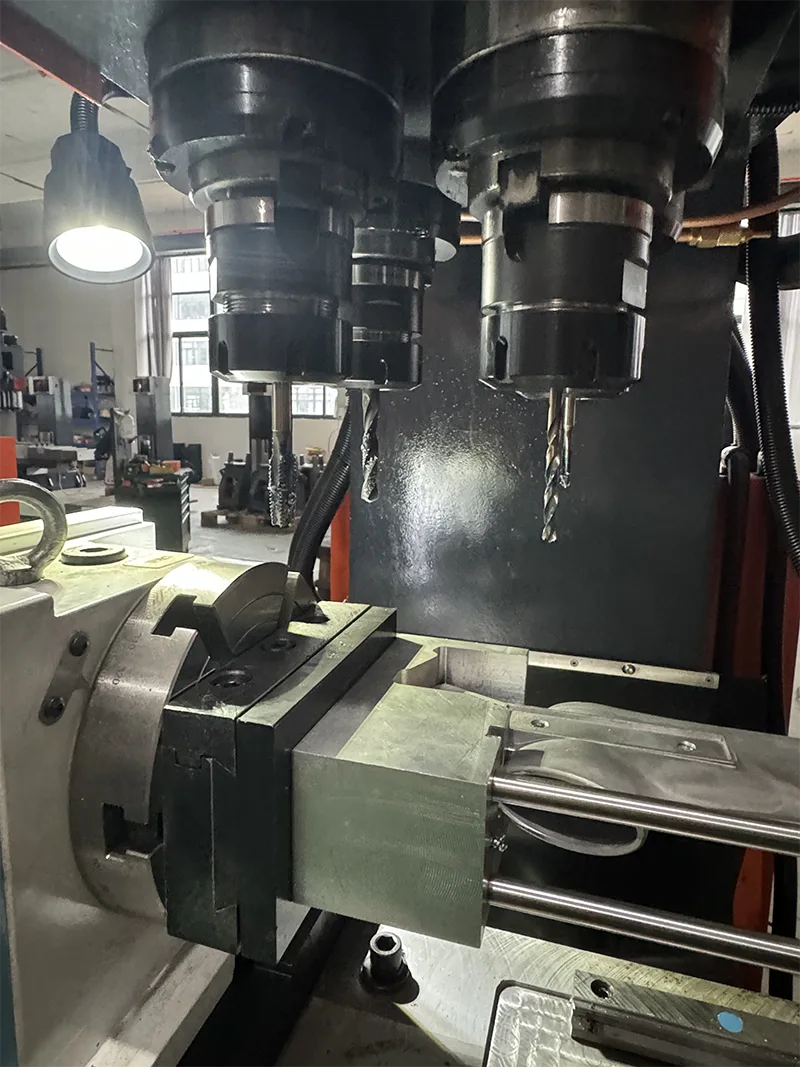

· Шпиндел: конус на шпиндела BT40. Диаметър на втулката на шпиндела 105 мм. Обороти на шпиндела 0-3000 r/min.

· Водачи и сферични винтове: линейни водачи Hiwin (6 единици) и сферични винтове Dinghan (3 единици). Стъпка по ос Z 10 мм, стъпка по ос X/Y 16 мм. Поддържа тежко рязане.

· Пневматични компоненти: внесени от Корея пневматични компоненти.

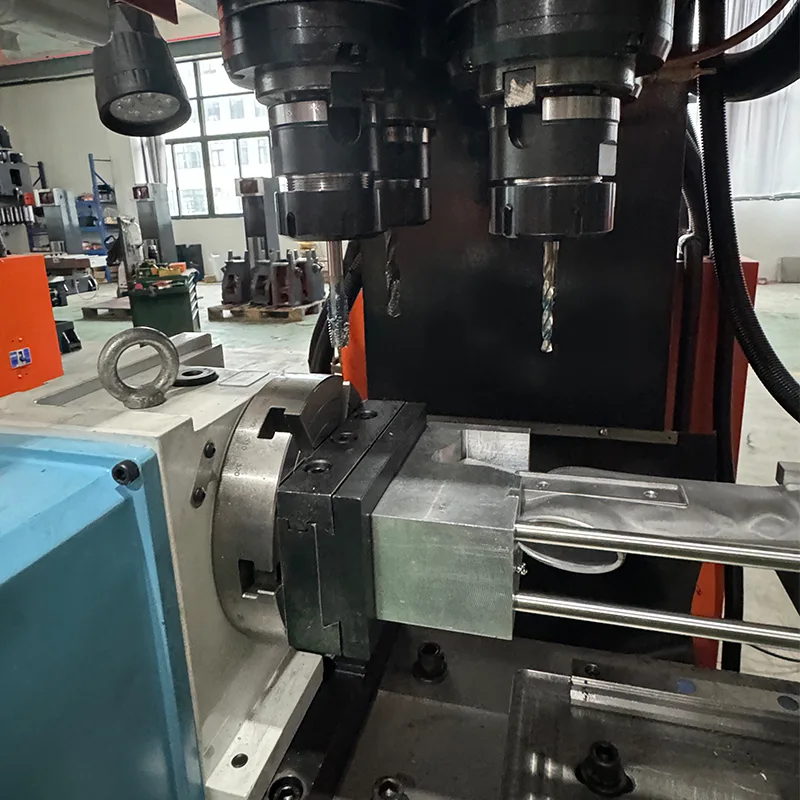

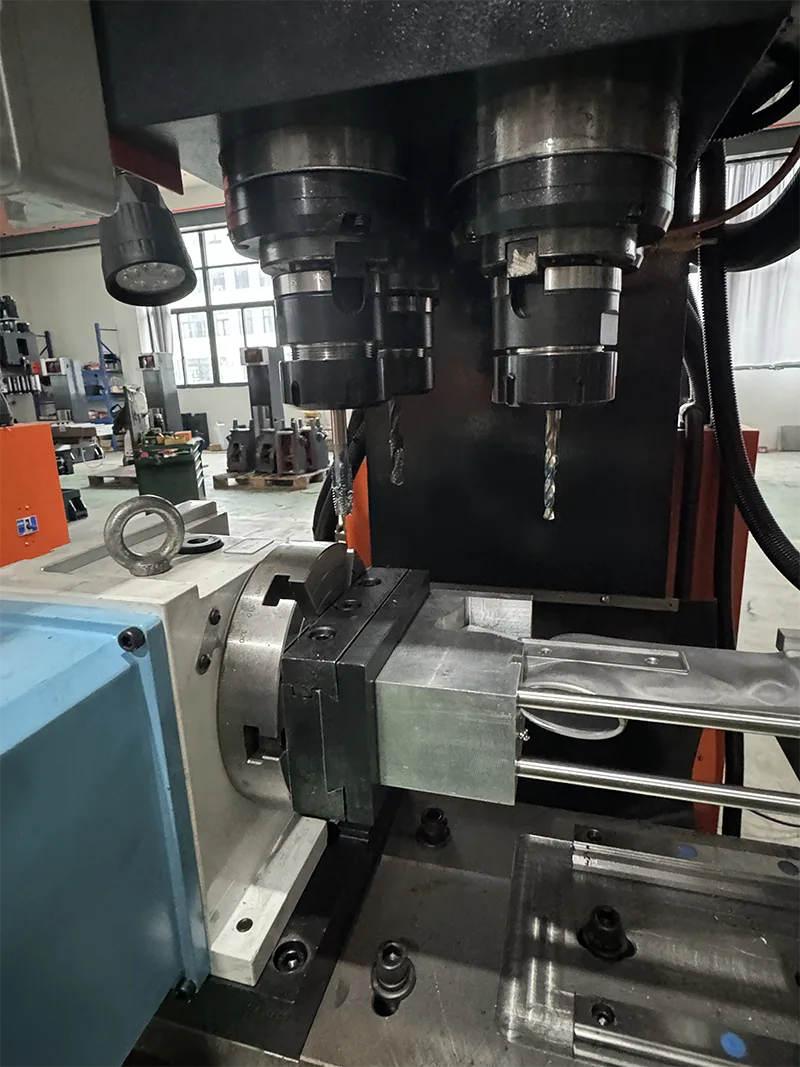

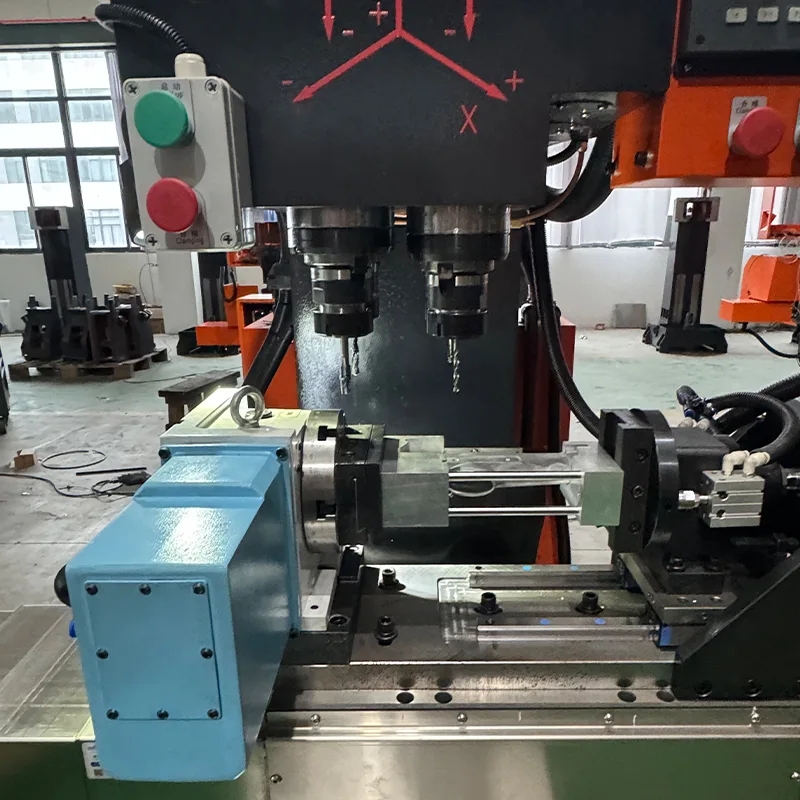

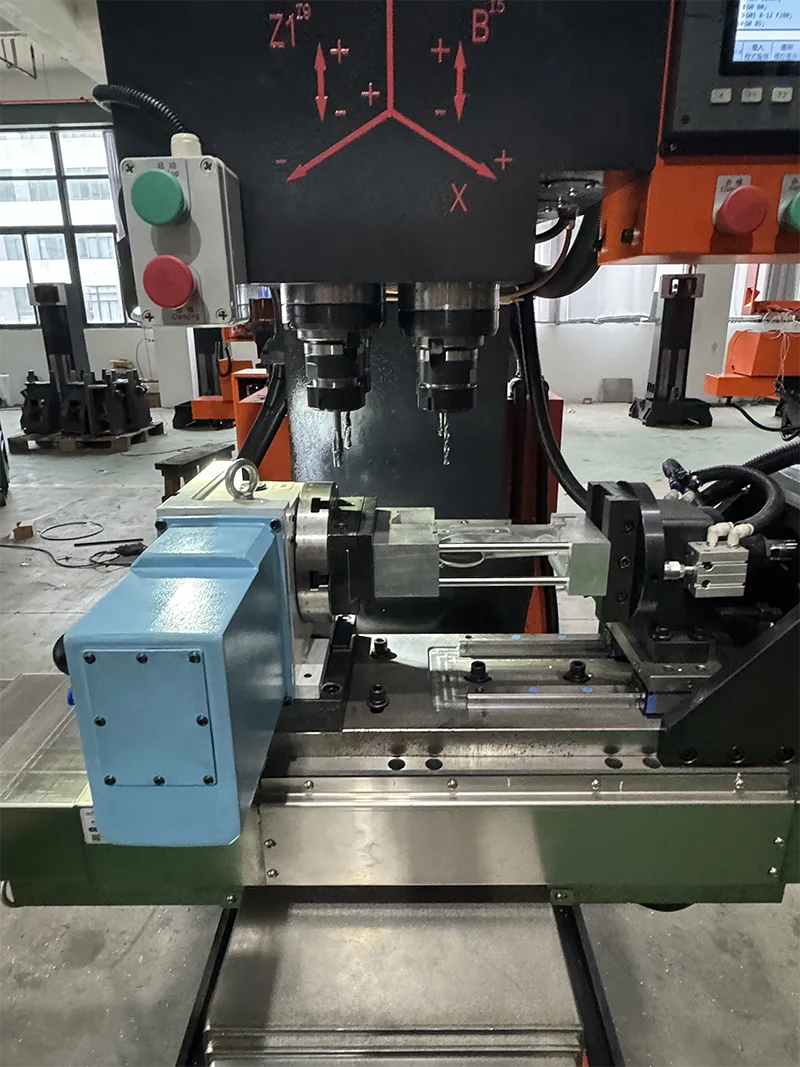

· Четвърта ос: Оборудвана с четвърта ос за пробиване, нарязване на резби, фрезоване и нарязване на различни равнини.

· Електрически компоненти: китайски стандартни електрически компоненти. Включен резервоар за охлаждаща течност.

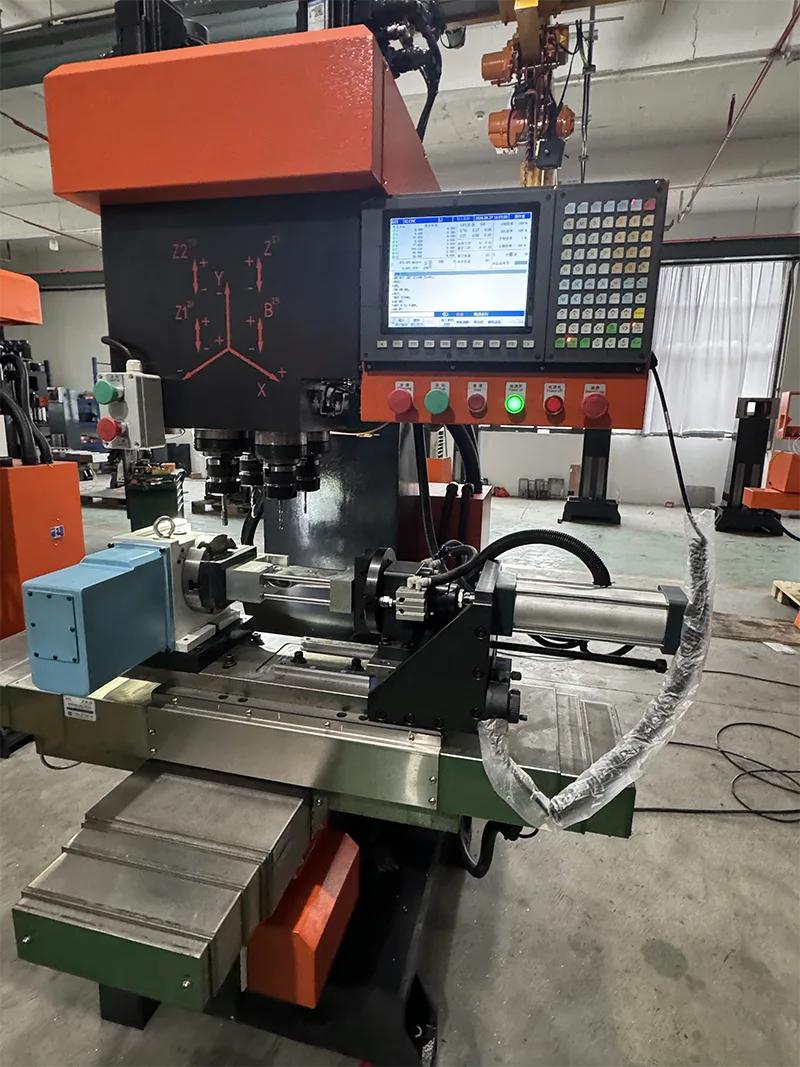

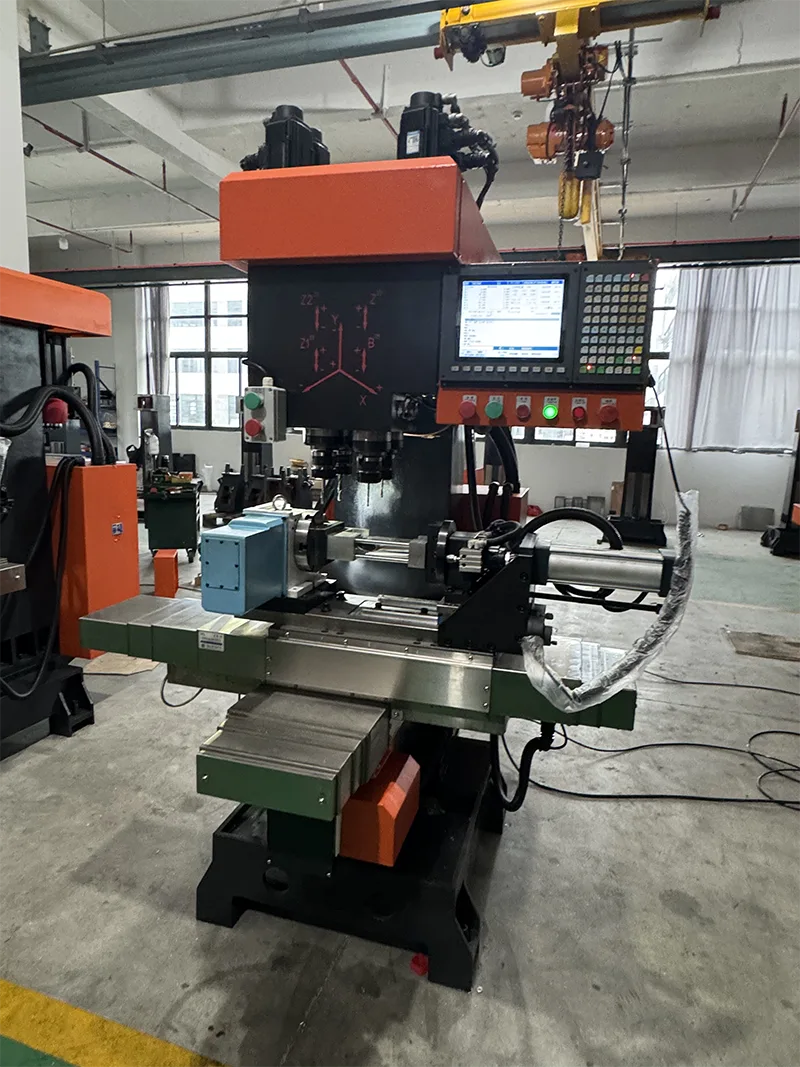

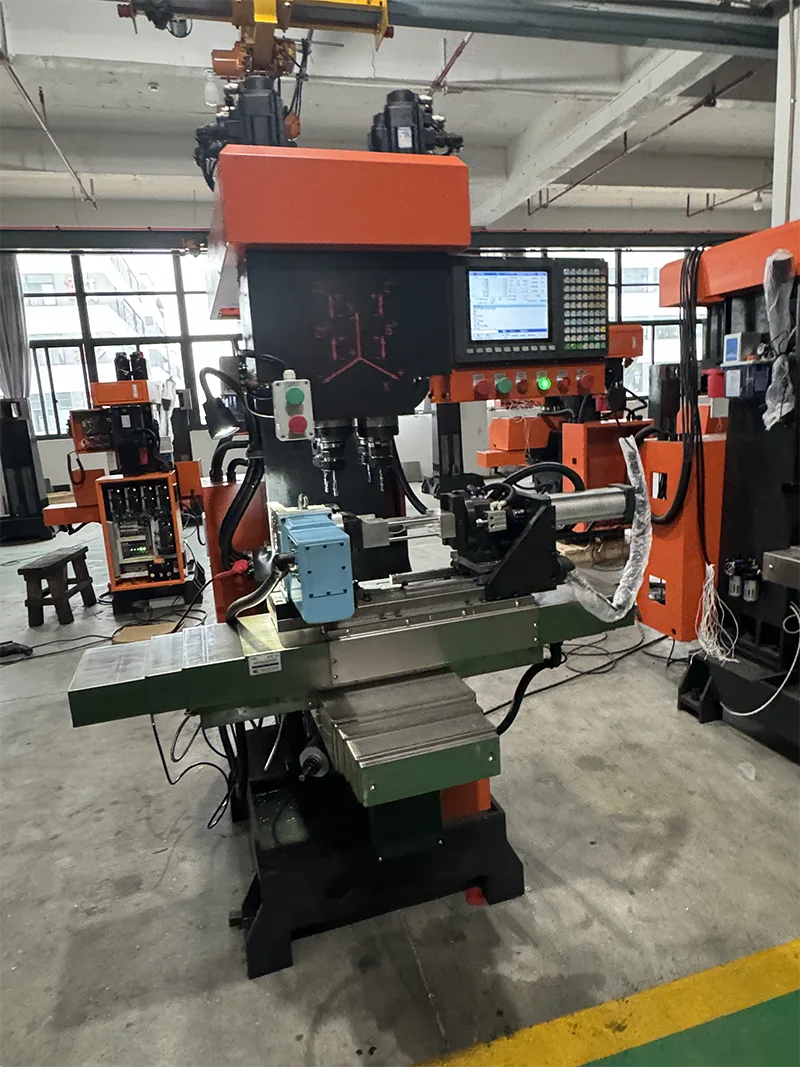

· Дизайн с отворен тип: Без корпус от ламарина. Отворена структура на рамката за лесен достъп и зареждане на детайла.

Технически спецификации

Следните технически параметри се отнасят за ZSK540 линеен направляващ център за пробиване с резба с отворен тип.

Спецификации на четвъртата ос

ZSK540 Линеен направляващ център за пробиване с резбонарезна резба Отворен тип е оборудван с модул за четвърта ос. Прилагат се следните параметри.

Възможност за обработка и оперативни предимства

ZSK540 Линеен направляващ център за пробиване с метчик отворен тип е проектиран за ефективно производство със следните възможности и предимства.

· Многоосна обработка: 4-осната CNC функция позволява пробиване, нарязване на резби, фрезоване и прорязване на различни равнини с четвъртата ос.

· Тежък капацитет на рязане: Работна маса и средна скоба с ролкови линейни водачи Hiwin и ролкови сферични винтове поддържат тежки операции на рязане.

· Висока прецизност: Цифрово позициониране с висока повторяема точност на позициониране. Бърза скорост на настройка на инструмента.

· Производителност: Удобната работа позволява на един оператор да управлява множество машини, намалявайки разходите за труд и интензивността на труда.

· Конструкция от отворен тип: Няма корпус от ламарина, който осигурява лесен достъп за зареждане и поддръжка на детайла.

Производствен процес и осигуряване на качеството

Yueli следва стриктни процеси на производство и контрол на качеството, за да гарантира надеждност и прецизност на машината.

· Обработка на материала: Чугун, обработен чрез обработка с висока температура и стареене в продължение на 6 месеца.

· Прецизно сглобяване: Строг процес на сглобяване на линейни водачи, сферични винтове и лагери.

· Професионално изстъргване: изстъргване на основата на двигателя, изстъргване на края на шпиндела и изстъргване на повърхността за монтаж на колоната.

· Проверка на качеството: Откриване на грешки в стъпката с едновременно измерване на праволинейността в посоките X и Y. Вертикалност на шпиндела спрямо работната маса в рамките на 0,01 mm. Перпендикулярност на водача на ос Z към масата в рамките на 0,01 mm. Перпендикулярност на водача на оста X-Y в рамките на 0,005 mm.

· Проследимост: Научно производство с напълно проследима система за контрол на качеството.

Полета за приложение

ZSK540 Линеен направляващ център за нарязване на отвори за пробиване е подходящ за операции по рязане на метал в множество индустрии, обслужвани от Yueli.

· Материали: Мед, алуминий, цинкова сплав, стомана.

· Санитарна керамика – ВиК компоненти и арматура.

· Противопожарна арматура – ​​вентилни тела и компоненти.

· Хардуер – хардуер за управление на врати, ел. хардуер.

· Автомобилни части – компоненти за двигатели, аксесоари за мотоциклети.

· Космонавтика – прецизни компоненти.

· Машиностроене – общи машинни части.

Често задавани въпроси

Каква е разликата между този модел и приложената версия?

Този модел е без ламаринен корпус. Това е конфигурация от отворен тип.

Какъв е конусът на шпиндела и максималния капацитет на пробиване?

Конус на шпиндела BT40. Максималният диаметър на пробиване е 50 mm. Максималният диаметър на нарязване е 50 мм.

Какви са ходовете по оста X и Y?

Ходът по оста X е 400 mm. Ходът на оста Y е 280 mm.

Каква марка са линейните водачи и сферичните винтове?

Линейни водачи и сачмени винтове Hiwin. Тайван Syntec CNC система. Внесени от Корея пневматични компоненти.

За какви индустрии е подходяща тази машина?

Санитарен фаянс, противопожарни клапани, хардуер, електрически хардуер, космическа техника, машиностроене, автомобилни части.
