CNC струг с наклонено легло със серво револвър и задна дръжка

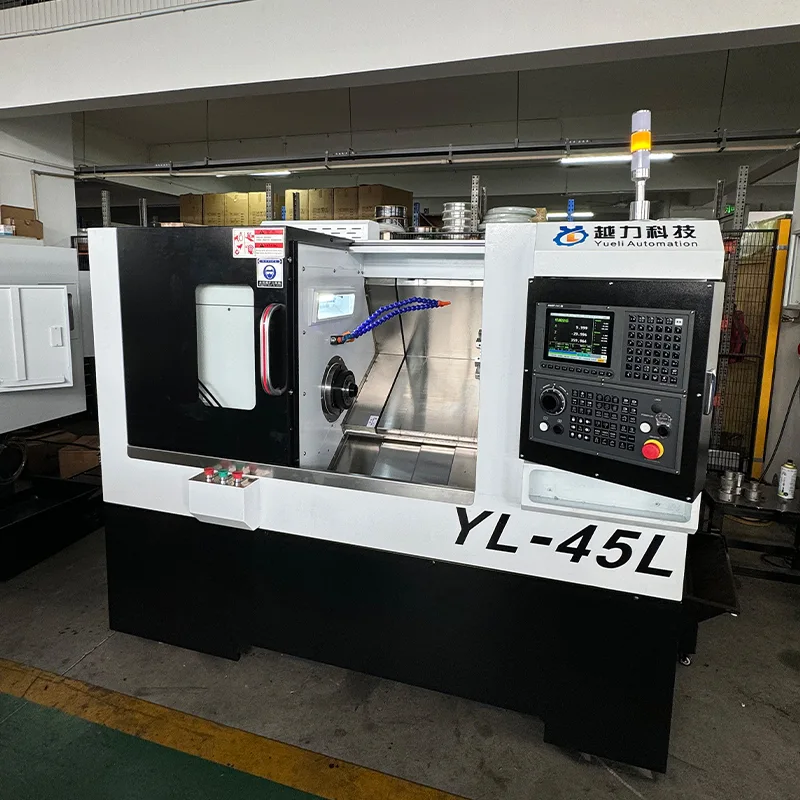

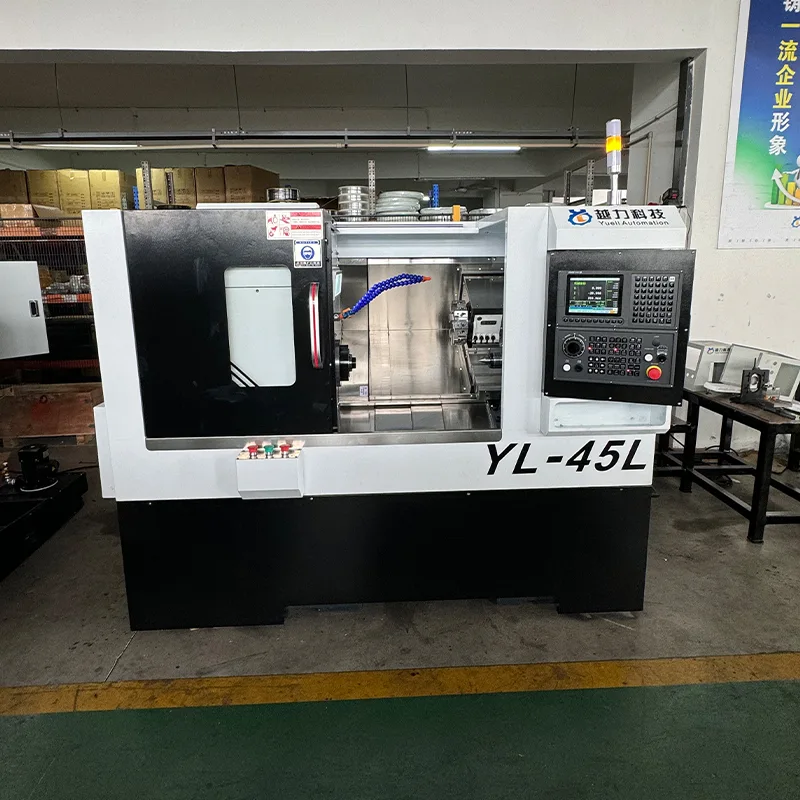

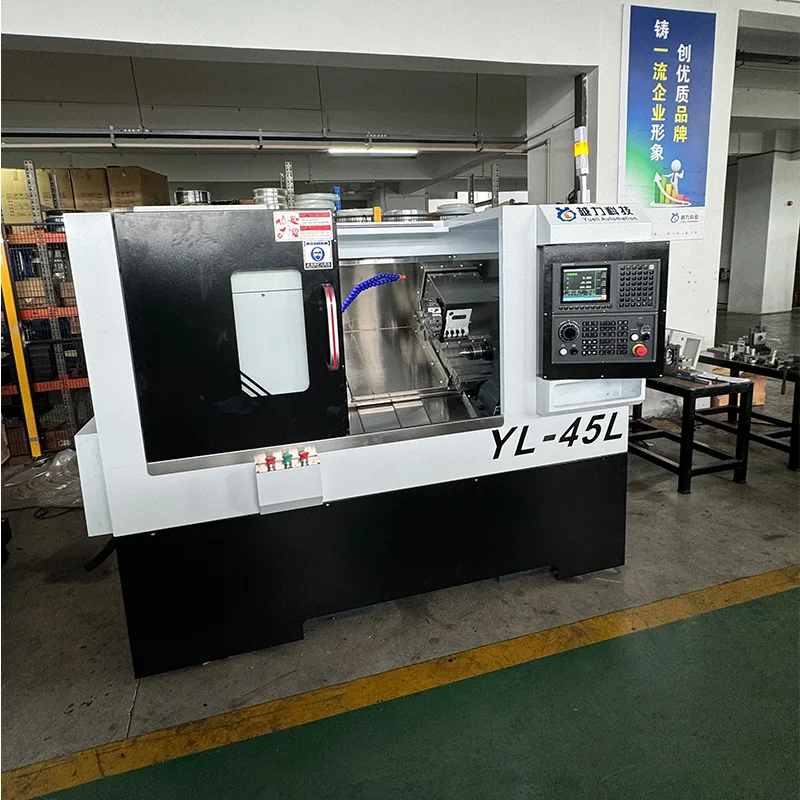

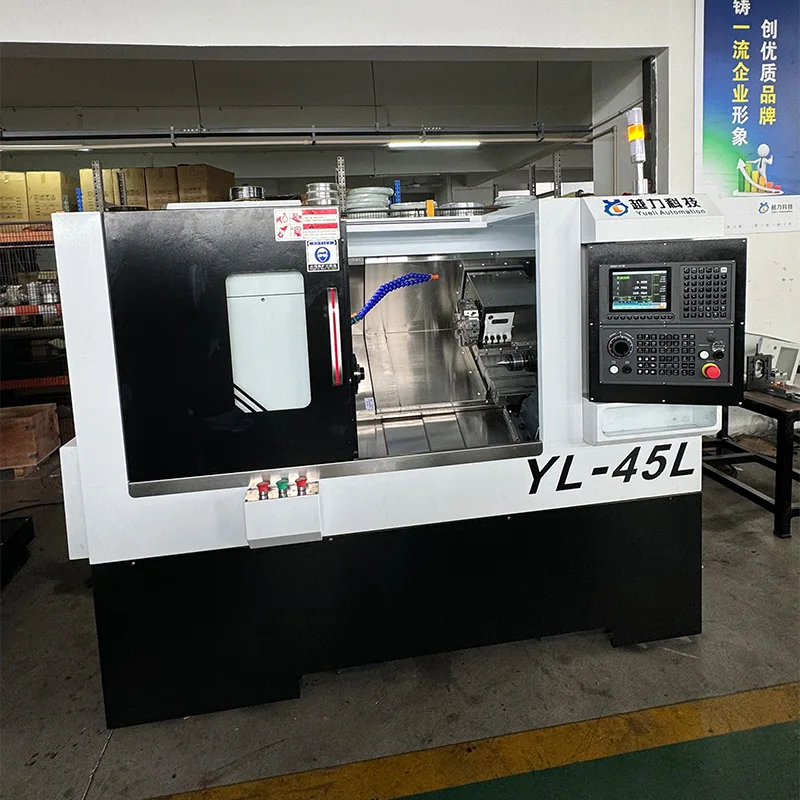

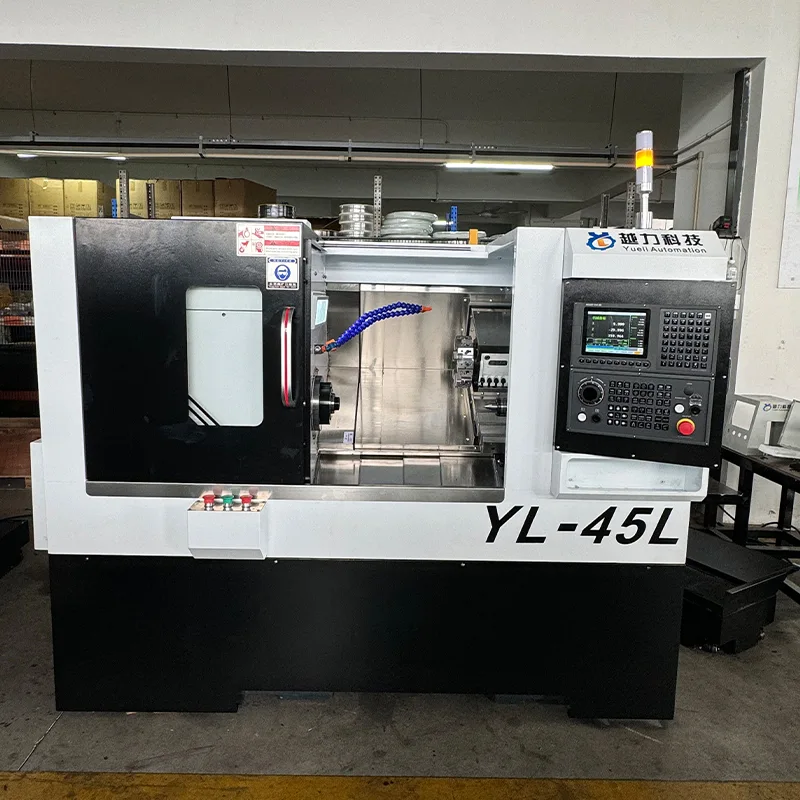

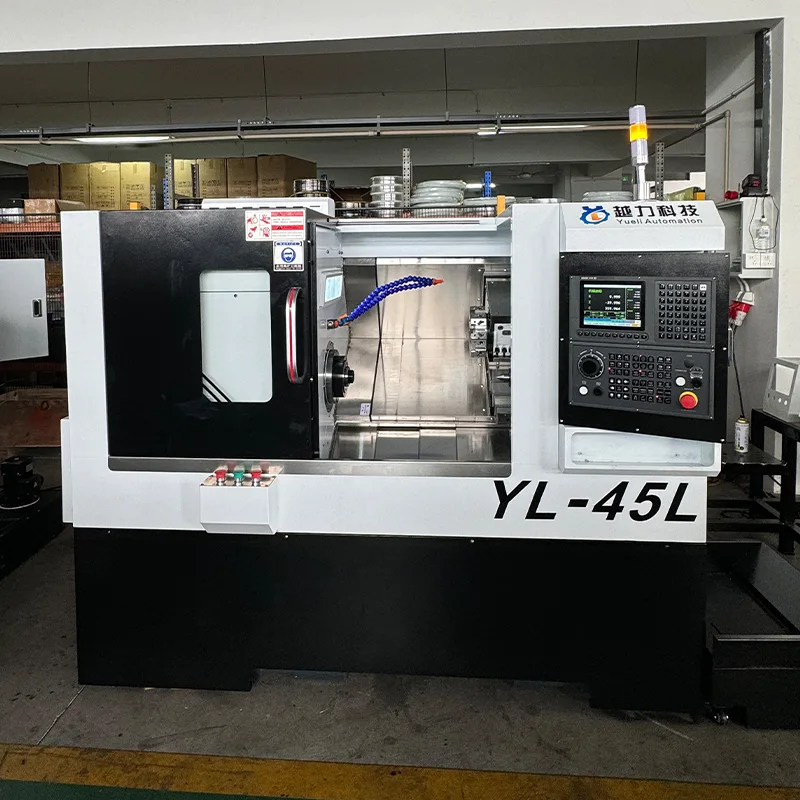

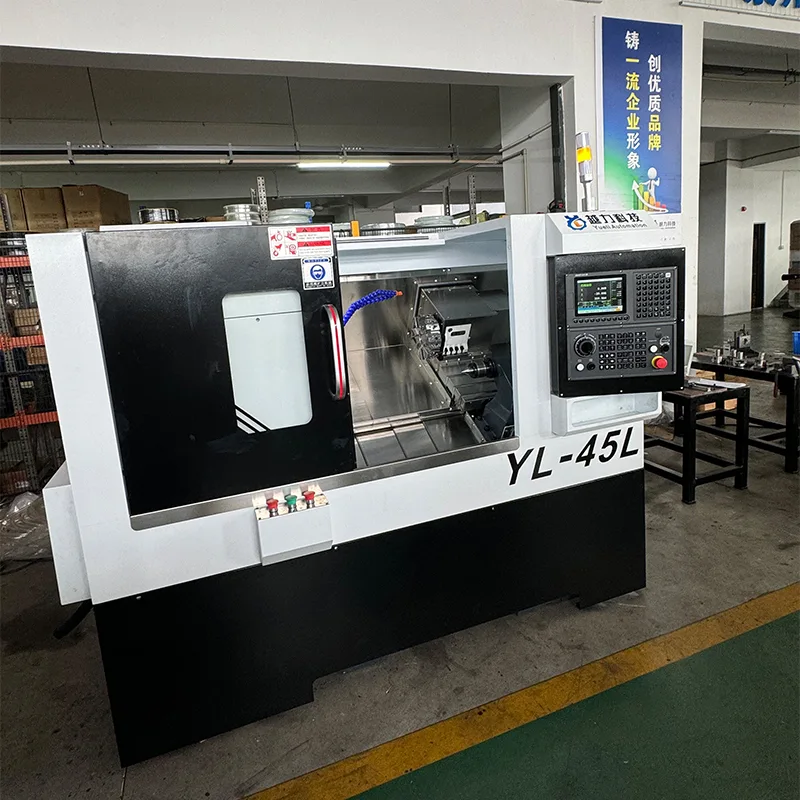

CNC струг с наклонено легло със серво револвер и задна греда (модел YL-45L) се произвежда от Quanzhou Yueli Automation Equipment Co., Ltd. Машината разполага с 30-градусов наклонен дизайн на леглото със серво револвер 63 за инструментална екипировка. Той е оборудван с FANUC Oi-TF PLUS (5) CNC система, Япония THK 32 mm прецизни сферични винтове и 30 mm прецизни линейни ролкови водачи, осигуряващи стабилна и точна производителност на обработка. Скоростта на шпиндела варира от 0 до 5000 RPM със шпинделен двигател Huahong 7,5 KW. Машината има линейна направляваща задна част с хидравлично задвижване, ходът на задна част е 500 mm, а конусът на задна част е MT4. Максималният диаметър на струговане е 375 mm, а максималната дължина на обработка е 380 mm с патронник.

Технически спецификации

Следните технически параметри се отнасят за CNC струг със серво револвър и задна стойка.

Основна конфигурация

CNC стругът Slant Bed със серво револвър и задна стойка е оборудван със следните ключови компоненти.

Стандартни аксесоари

Следните аксесоари са включени в CNC струг със серво револвер и задна стойка.

Структура на машината и ключови характеристики

CNC стругът Slant Bed със серво револвър и задна стойка включва следните структурни и работни характеристики.

· Легло: 30-градусов наклонен дизайн на леглото за твърдост и ефективен поток на стружките.

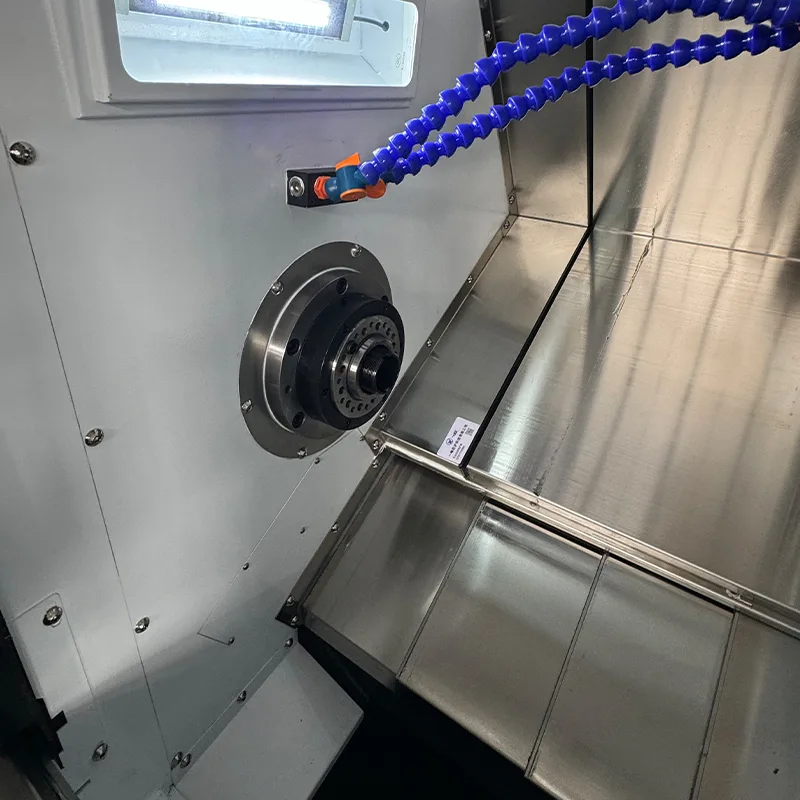

· Шпиндел: патронен прецизен шпиндел с японски NSK лагери. Шпиндел модел А2-5 с диаметър 170 мм. Диапазон на оборотите 0-5000 RPM.

· Водачи: японски THK 30 мм прецизни линейни ролкови водачи. X ос с 4 стандартни блока, Z ос с 4 разширени блока.

· Сачмени винтове: японски THK 32 mm прецизни сферични винтове със стъпка 10 mm за X и Z оси.

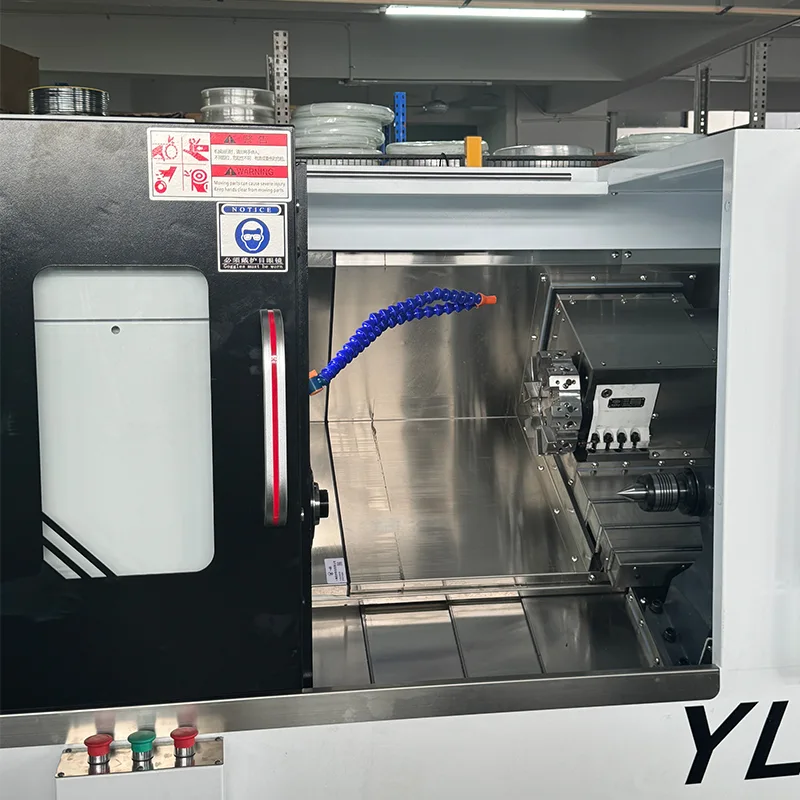

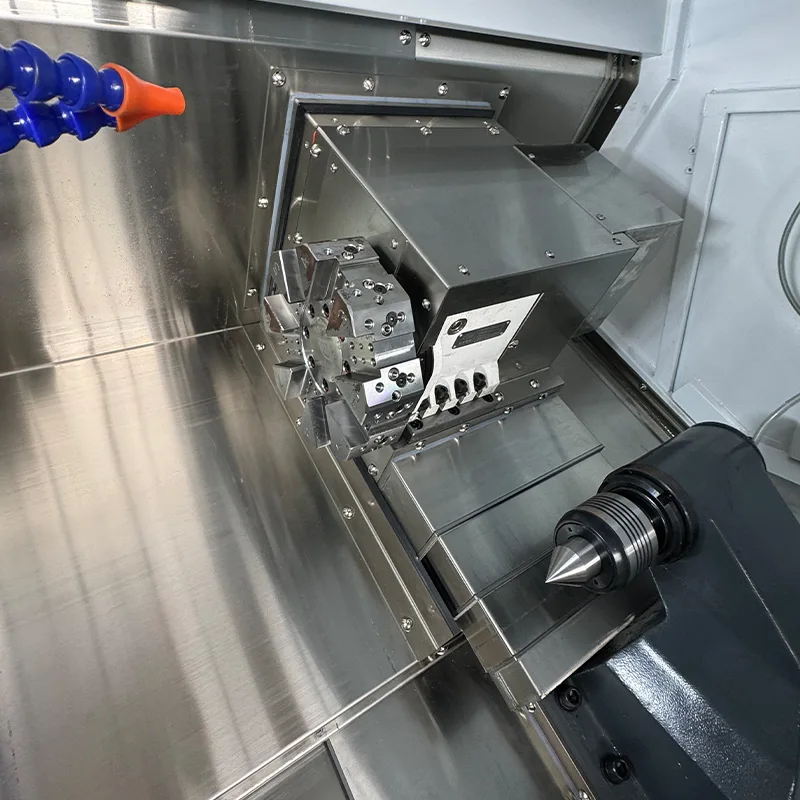

· Инструментална екипировка: 63 серво револвър за автоматична смяна на инструмента.

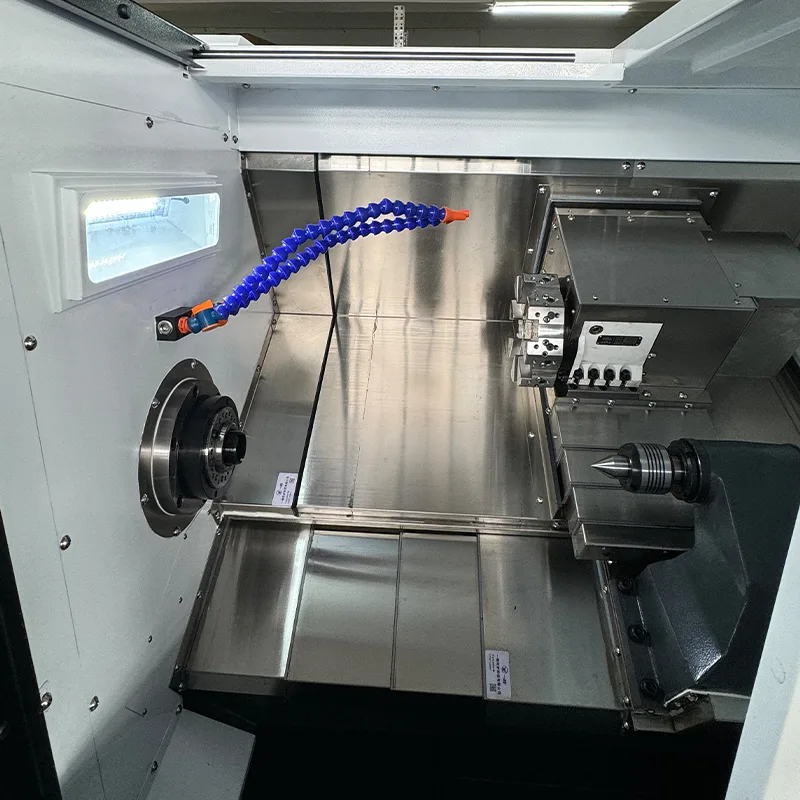

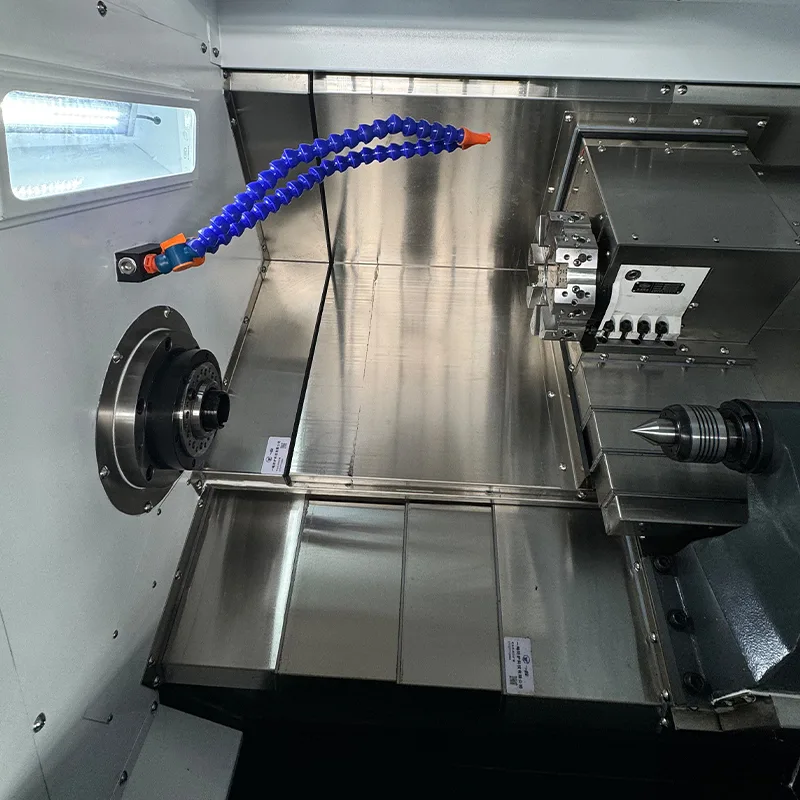

· Задна част: Линейна направляваща задна част с хидравлично задвижване. Ход на задната част 500 мм. Конус на задната стойка MT4.

· Моторни връзки: Главен двигател с ремъчно задвижване, X и Z двигатели с директно задвижване.

Информация за поръчка

Следните подробности за ценообразуването и поръчката се отнасят за CNC струг с косо легло със серво револвер и задна стойка.

· Име на продукта: CNC струг с наклонено легло (тип револверна револверна глава)

· Модел: YL-45L

· Условия на плащане: 30% депозит, баланс преди изпращане

· Гаранция: 1 година за части (с изключение на повреди, причинени от човека)

· Данък: 13% с включен ДДС

· Транспорт: Включен

Често задавани въпроси

Каква е системата за управление на този CNC струг с наклонено легло?

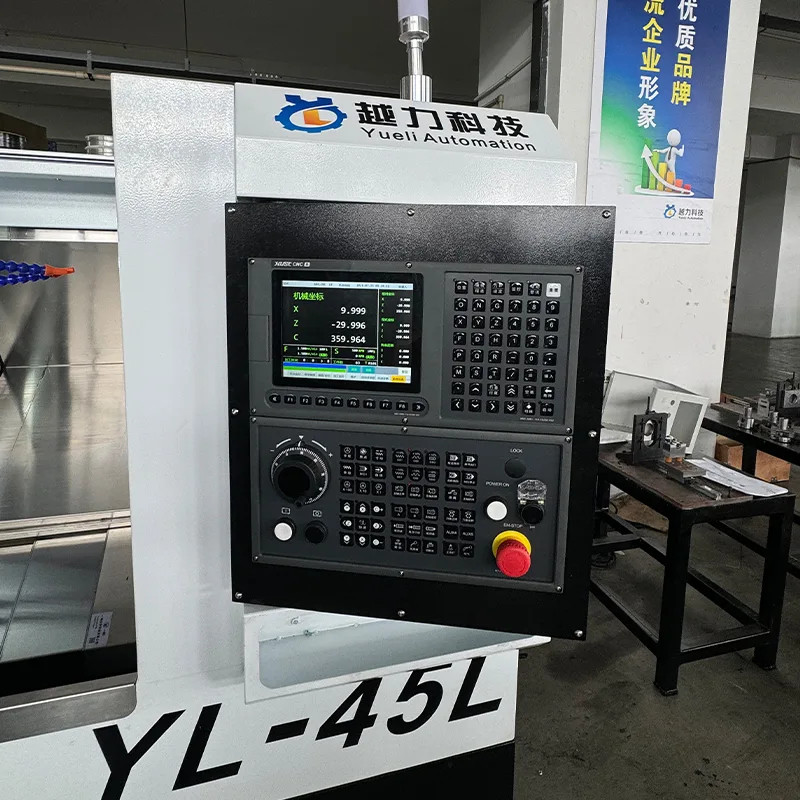

CNC стругът с наклонено легло използва FANUC Oi-TF PLUS (5) CNC система със серво мотори FANUC и задвижвания за осите X и Z.

Какви са ходовете по оста X и Z на тази машина?

Ходът по оста X е 200 мм, а ходът по оста Z е 460 мм. Каква е скоростта на шпиндела и мощността на двигателя на шпиндела?

Диапазонът на скоростта на шпиндела е от 0 до 5000 RPM, а мощността на двигателя на шпиндела е 7,5 KW от Huahong.

Какъв тип легло и инструменти има тази машина?

Машината има 30-градусово наклонено легло с 63 серво револвър за автоматична смяна на инструменти.

Какви са спецификациите на направляващите и сферичните винтове?

Осите X и Z използват 32 mm прецизни сферични винтове и 30 mm прецизни линейни ролкови водачи, и двете от Япония THK.

Какво е теглото и размерите на този CNC струг?

Размерите на машината са 1875×1021×1263 мм, а теглото е приблизително 1,8 тона.

Какъв тип опашка има машината?

Машината има линейна направляваща задна част с хидравлично задвижване, ходът на задна част е 500 mm, а конусът на задна част е MT4.
