Интегрирана машина за ферми

Клиент

Реза

Оферта №

YL2025091101

Контакт

Реза

Дата на цитиране

2025-9-11

CC.

Валидност на офертата

30 дни

Тел

Време за доставка

20 дни след получаване на депозит

Цена

0640 (включително задвижваща глава за рязане и квадратна револверна глава)

RMB42000SET

Плащане

T/T.30% като депозит, 70% плащане преди доставка.

Гаранция

Една година.

снимка

 Име

 спец

Възможност за обработка

Максимален диаметър на въртене над леглото (mm)

280

Максимален диаметър на въртене над каретката (Φ/mm)

f160

Максимална дължина на завъртане (Φ/mm)

280

Максимален диаметър на завъртане (Φ/mm)

280

Макс. диаметър на отвора за пръти (Φ/mm)

42

Шпиндел

Тип нос на шпиндела (GB 5900.1)

A2-5

 Конусност на отвора за втулка на шпиндела

21°

GB21°

Диаметър на проходния отвор на шпиндела（Φ/mm）

49

 Диаметър на проходния отвор на теглича на шпиндела

41.5

Резба на теглича на шпиндела

M48×1,5

Диапазон на скоростта на шпиндела (об/мин)

0-3000（4000）

Стандартна конфигурация: 0-3000 (По избор: 4000)

 Режим на превключване на предавките на шпиндела

32

Независим шпиндел: 3 предни, 2 задни

Мощност на главния двигател (непрекъсната мощност) (kW)

4

Мощност на главния двигател (моментна максимална стойност) (kW)

4

Скорост на бърз ход по оста X (m/min)

15

Скорост на бърз ход по Z-ос (m/min)

15

Въртящ момент на серво мотора по оста X (N·m)

110/6,4

Въртящ момент на серво мотора по Z-ос (N·m)

110/6,4

Ход на ос X (mm)

640

Ход на Z-ос (mm)

280

Метод на свързване на мотора по ос X и Z-ос

 Директно свързване

Водач по Z-ос

Z-30-640

Z-ос сферичен винт 30-640 Квадратен тип

X-след.

X-30-540

X-ос сферичен винт 30-540 квадратен тип

 Тип пътека

（30FZS）

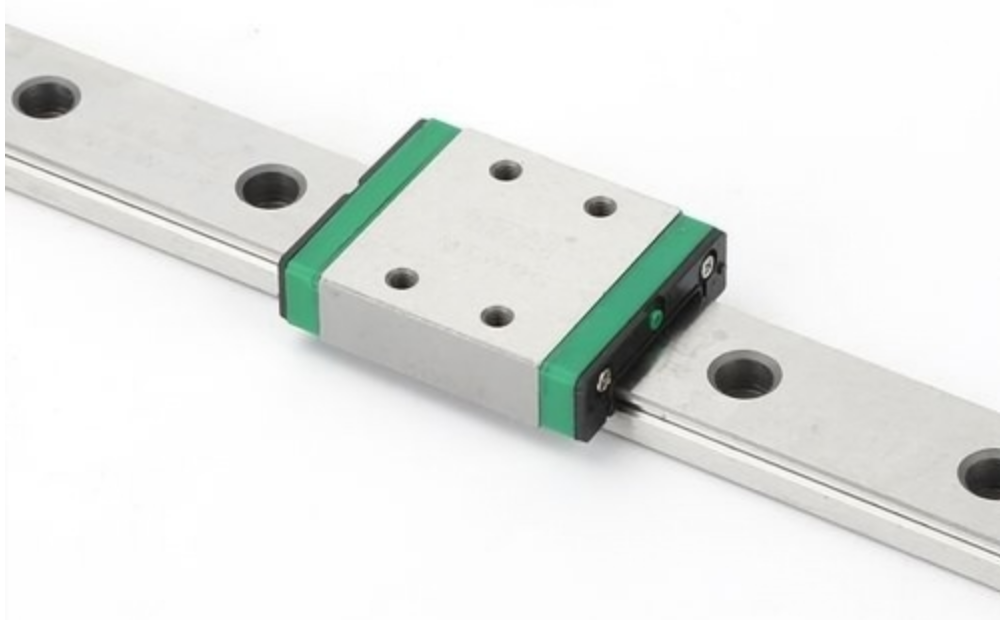

Линеен водач (30FZS)

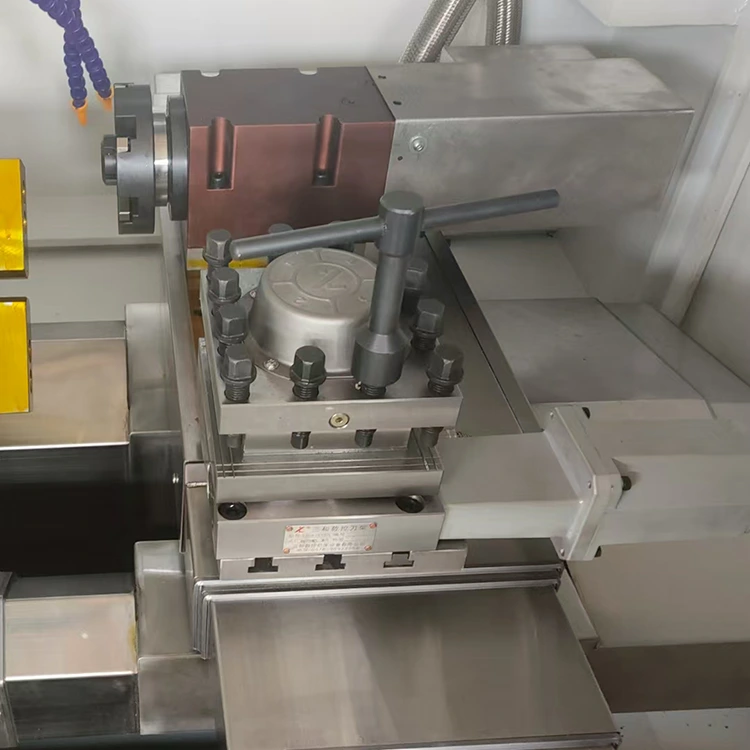

Инструментална кула

 Тип револверна кула

6125

 Брой на инструменталните станции

（MM）

Размер на инструмента (mm)

20*20

Фиксиран стълб за инструменти (20×20)

Ферма

Стандартен ход на оста X

2400 мм

Максимална скорост на X-ос

1,5 mm/s

Стандартен ход на Y-ос

650 мм

Максимална скорост по Y-ос

1m/s

Стандартен ход на Z-ос

1000 мм

Максимална скорост по Z-ос

1,5 m/s

 Височина на тавата от земята

1100 мм

 Размер на тавата

550*350мм

 Брой тави

2

2 снимки

 Материал за ферми

стомана

 Край на грайфера

，

Пневматично затягане  пневматично въртене

 Режим на предаване

Линеен водач с наклонена релса

 Входно напрежение

220V

 Входящо въздушно налягане

0,5-0,8 pa

Захранване

 Номинална обща мощност

9KW

 Номинален общ ток

20А

спец

 Тегло на машината

900 кг

Размер на машината（Д × Ш × В）

1650×1250×1600 мм

друго

 Метод на затягане

Диаметър на патронника (по избор)

 Мощност на водната помпа

380V/90w

Модел със сферичен винт (X-ос)

2508

Модел на сферичен винт (ос z)

3208

Тип конвейер за чипове (закупуване по избор)

Машинно поле

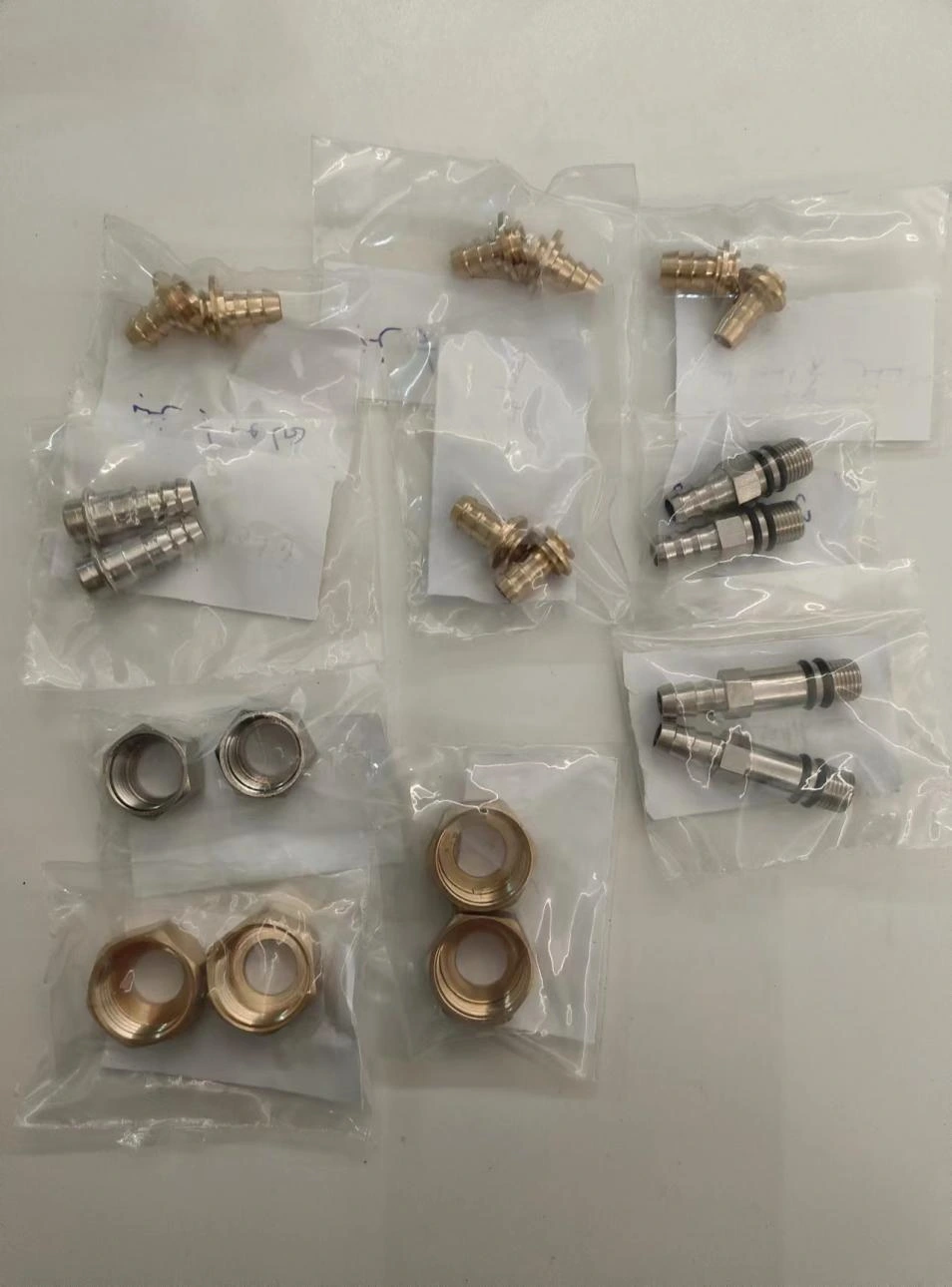

 Автомоточасти и хардуерни аксесоари
