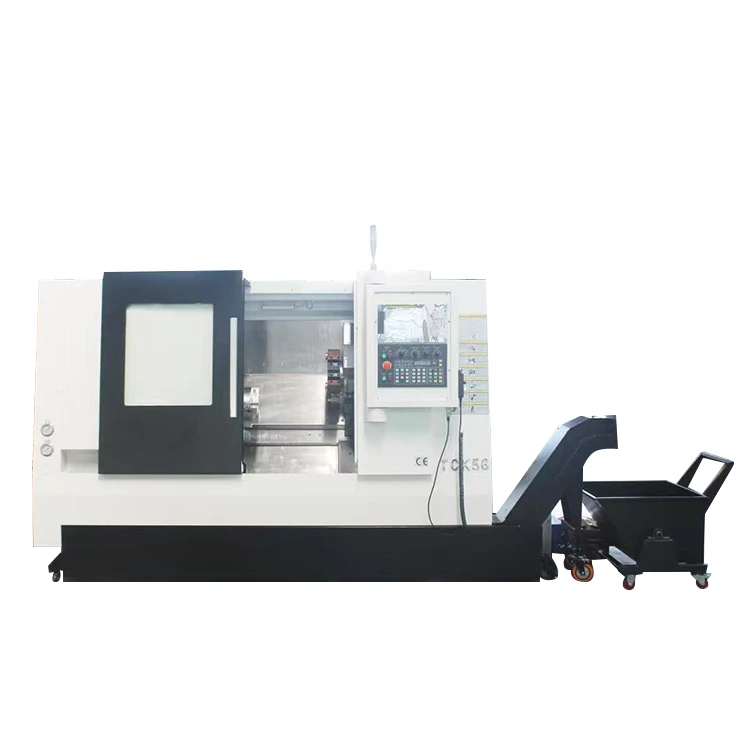

CNC център за струговане със задна стойка

НЕИмеединицаспецЗабележка1Плъзгаща се масамм450*340 2Максимален ход на оста zмм600 3Максимален ход на оста Xмм300 4Максимален диаметър на въртенемм650 5Разстояние от шпиндела до плота на плъзгащата се масамм170 6Разстояние от центъра на шпиндела до земятамм1100 7МАКСИМАЛНА дължина на обработкамм475В......

Модел:YL-52Y

Изпратете запитване

Описание на продукта

НЕ	Име	единица	спец	Забележка
1	Плъзгаща се маса	мм	450*340
2	Максимален ход на оста z	мм	600
3	Максимален ход на оста X	мм	300
4	Максимален диаметър на въртене	мм	650
5	Разстояние от шпиндела до плота на плъзгащата се маса	мм	170
6	Разстояние от центъра на шпиндела до земята	мм	1100
7	МАКСИМАЛНА дължина на обработка	мм	475	Вземайки NF80-170-BMT55-12T силов купол като пример
8	МАКСИМАЛЕН диаметър на струговане	мм	500	Вземайки NF80-170-BMT55-12T силов купол като пример
9	Модел на шпиндела (диаметър на шпиндела)	мм	A2-6（200）
10	Скорост на шпиндела	RPM	0-4000
11	Спецификации на X、Z сачмен винт		3210/4010	Японски сачмен винт THK, клас C3
12	Линейна водеща релса по ос X		Тайвански ролер HIWIN clss p, размер 35	4 Плъзгачи - стандартен тип
13	Z-ос линейна водеща релса		Тайвански ролер HIWIN clss p размер 35	4 плъзгача - плъзгачи с удължена дължина
14	Метод на свързване на главния X.Z двигател		Ангренажен ремък/Директно задвижване/Директно задвижване
15	X.Z. Фланец / накрайник на двигателя на задната стойка	мм	130/110
16	Размер на машината	мм	241512571270
17	Нетно тегло на машината	KG	3800кг	С вътрешна и външна защита
18	Метод на инсталиране на инструмента		170-BMT55 мощна кула
19	Тип и наклон на основата на машината		30-градусово наклонено легло
20	Задна стойка		Линейна направляваща задна част
21	Метод на придвижване на задната бабка		Хидравлично задвижване и серво задвижване	Стандартно оборудван хидравличен център за задна стойка
22	Максимален ход на задната част		600
23	Минимална дължина на проекцията на опашката		30 мм
24	Модел с център на задната стойка		MT5

Конфигурация на модела
Име	Място на произход/спец	Име	Място на произход/спец
CNC система	КАШЛИЦА	X/Z-Axis серво мотори + задвижвания	Делта
32 прецизни сферични винтове	THK (Япония)	Шпинделен двигател	Huahong 7,5KW
30 прецизни линейни ролкови водачи	HIWIN (Тайван, Китай)	Хидравличен ротационен цилиндър	ТАЙВАН
Цилиндричен прецизен шпиндел	Лагери NSK (Япония)	готино	750W
Хидравлична станция	Тайван	Силова глава	3 станции 11.4N
Случайни аксесоари
Име	Модел/спец	Име	Модел /спец
Цанга (за затягане на материал)	1 бр. (Доставя се с машината)	Стълб за инструмент за струговане Стълб за инструмент за пробиване	3PCS/2PCS
Стебло на инструмента за пробиване	2 бр. удължители ER20A	Шестограмен ключ	1 комплект
