Серво моторът се нарича още изпълнителен двигател или управляващ двигател. В системата за автоматично управление серво моторът е задвижващ елемент, чиято функция е да преобразува сигнала (контролно напрежение или фаза) в механично изместване, тоест полученият електрически сигнал в определена скорост или ъглово изместване на двигателя. Серво моторът има DC и AC точки.
Серво моторът се нарича още изпълнителен двигател или управляващ двигател. В системата за автоматично управление серво моторът е задвижващ елемент, чиято функция е да преобразува сигнала (контролно напрежение или фаза) в механично изместване, тоест полученият електрически сигнал в определена скорост или ъглово изместване на двигателя. Серво моторът има DC и AC точки.

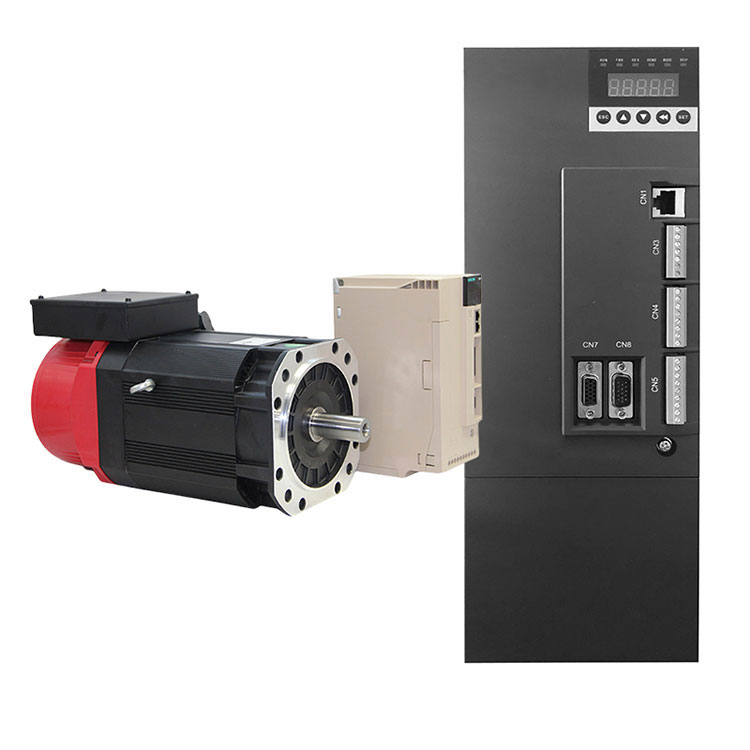

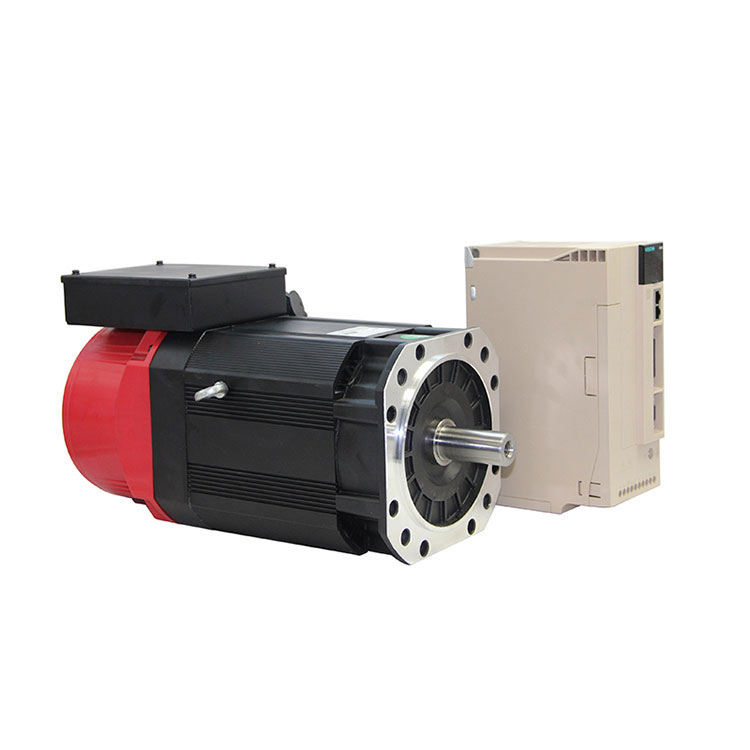

Серво моторът на шпиндела е задвижващият двигател на шпиндела в обработката на машинния инструмент, който се използва главно за контрол на скоростта и позицията на шпиндела и за подобряване на точността на движение и стабилността в процеса на обработка. Серво моторът на шпиндела се състои от три части: серво мотор, енкодер и драйвер. Серво моторът действа като задвижващ двигател на натоварването на шпиндела, получава командния сигнал на контролера, подава обратно информацията за скоростта на шпиндела и позицията през енкодера и след това преобразува командния сигнал в действителното движение на двигателя чрез драйвера.
Има два вида режими на управление на сервомотора на шпиндела: управление на позицията и управление на скоростта. Контролът на позицията е главно чрез енкодера за обратна връзка за действителната позиция на шпиндела, за да се реализира точността на въртене на шпиндела и контрол на точността на позицията; контролът на скоростта е главно чрез управляващия сигнал на изхода на контролера, за да позволи на серво мотора да се върти с определената скорост, за да постигне целта за контролиране на скоростта. В същото време серво моторът на шпиндела също има някои специални функции, като ускорение, контрол на забавянето, контрол на натоварването, ограничение на въртящия момент и т.н.

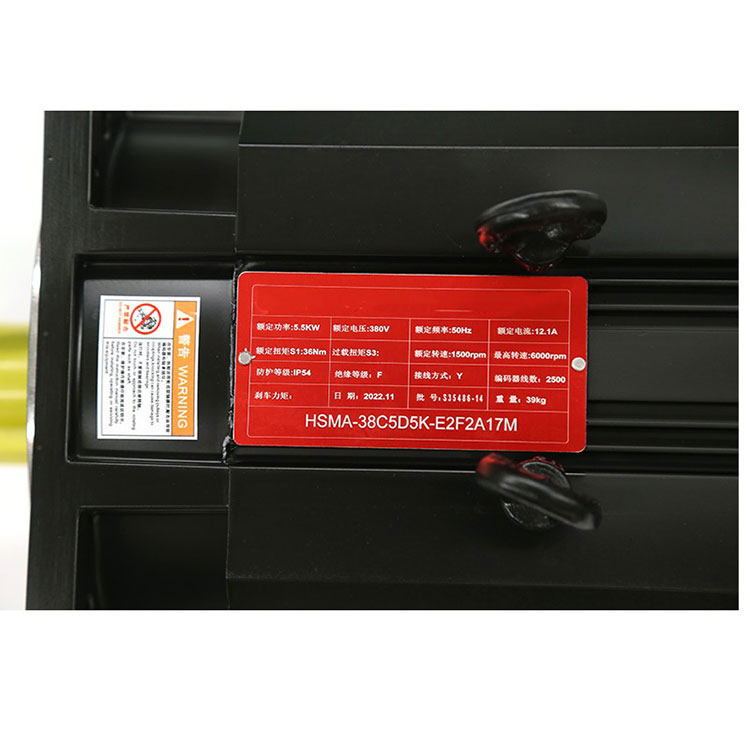

Оценена работа ОЦЕНЕНА СИЛА |
5,5 KW |
съпротивление на статора (I) STATCR RESSWCE |
|
|
номинално напрежение ОЦЕНЕН VCLTS |
380 V |
Електрическо съпротивление на статора (X1) СТАТИЧНА ТОПЛИНА |
|
|
режим на свързване WODE OF OOWNECTN |
Y |
Съпротивление на ротора (B2) РОТОР.РЕССАНС |
|
|
Номинална честота НОМИНАЛНА ЧЕСТОТА |
50 e |
Реактивно съпротивление на ротора (X2) RTOR REACTNE |
|
|
номинален ток НОМИНАЛЕН ТОК |
12 А |
съпротивление на възбуждане (Im) EXOTATCN ЕФЕКТИВНОСТ |
|
|
номинален въртящ момент НОМИНАЛЕН ВЪРТЯЩ МОМЕНТ |
36 Nn |
Реактивно съпротивление ((m) ЕНУТН ХЕКТАН |
|
|
Еталонна скорост РЕФЕРЕНТНА СКОРОСТ |
1500 об./мин |
степен на изолация NSLATON CRADE |
F |
|
максимална скорост НЕЩО |
6000 т/ме |
нива на защита НИВО НА ЗАЩИТА |
P:54 |
|
Инерция на трансмисията WOMENT CF NERTA |
0,0151 кг*м² |
брой полюси ПОЛЮС |
4 |
|
характер на услугата RATN |
$ |
тегло WECHT |
|
|
Вентилатор 000LN3 ВЕНТИЛАТОР |
Оценен низ ОЦЕНЕНА СИЛА |
34W/0,22A |
||
Напрежение на Oding НОМИНАЛЕН ВОЛТ |
1PH 220V |
|||
енкодер ЕНКОДЕР |
Брой импулси на графика ВСЯКА ОБИКОЛКА PLLSE НОМЕР |
|
||
Изходен метод ИЗХОД MCDE |
|
|||
спирачен апарат СПИРАЧКА HGGNG |
име ИМЕ |
|
||
Параметри на данните ПАЕМЕТЪР ЗА ДАННИ |
|
Шпинделният серво мотор се използва широко във всички видове оборудване за обработка на металорежещи машини, като струг, фреза, шлифовъчна машина, пробивна машина и друго машинно оборудване. Основната му функция се използва за задвижване на шпиндела, контрол на скоростта и позицията на движението на шпиндела, така че процесът на обработка на машинния инструмент да постигне очакваната прецизност и ефективност. Сред тях предимството на шпинделния серво мотор е, че той може бързо да реагира на сигнали за управление на движението, да осигури висока скорост и висока прецизност на скоростта и контрол на позицията и да има определена стабилност на работа и капацитет на натоварване.
Прилагането на шпинделен серво мотор може да подобри прецизността на обработката на машинния инструмент и да увеличи ефективността на производството. В автоматичните машинни инструменти CNC машинните инструменти и другите високопрецизни машинни инструменти са съществена част, за да поддържат изискванията за високоскоростна и високопрецизна обработка. В същото време серво моторът на шпиндела може да се прилага и в индустриалната автоматизация, космическото пространство, медицинското оборудване и други области, за да осигури поддръжка на автоматизирано задвижване за различни индустрии.
1. физическа конструкция
Серво-шпинделният двигател е серво-мотор с вграден шпиндел, който интегрира шпиндел, серво мотор и синхронизатор. Докато обикновеният серво мотор е само независим серво мотор, който трябва да бъде координиран с друго механично оборудване, за да постигне съответните функции.
2. метод на контрол
Моторът на серво шпиндела използва контролера на шпиндела, за да контролира скоростта на шпиндела, и серво контролера, за да реализира контрола на въртящия момент и скоростта. Управлението на обикновения серво мотор се основава главно на три аспекта на позиция, скорост и въртящ момент, а неговият режим на управление е по-сложен.
3. изискване за изпълнение
Моторът на серво шпиндела е подходящ главно за високоскоростно въртене и изисквания за обработка с висока точност, изискващи висока точност на управление, бърза скорост на реакция и за управление на шпиндела и серво мотора едновременно. Изискванията за управление на обикновения серво мотор са главно в позицията, скоростта, въртящия момент на тези три аспекта имат много високи изисквания, трябва да се гарантира точността на управлението и производителността.
4. Основна принципна схема на сервомотора
Въртене напред и назад: грешка в скоростта +/-1rpm, 3000 RPM ускорение и забавяне за 1 секунда.
Независим квазистоп: позициониране с висока точност (0,03), удобно за нагоре и надолу по робота на детайла.
Твърдо нарязване на резба: до 3000 RPM твърдо нарязване, зъб с минимална мощност M3.
Функция на C-ос: точността на разделяне може да достигне +/-1 импулс, а точността на превозното средство и фрезоването може да бъде толкова ниска, колкото 0,01 об./мин.
Тежко рязане с ниска скорост: незабавно 3 пъти претоварване, осигурява стабилна скорост на рязане, подходяща за обработка на отливки.
Високоскоростна прецизна обработка: постоянна изходна мощност над 1500 RPM, стабилна скорост, гарантирано покритие.
Силна приложимост: може да се използва с много местни и чуждестранни горни машини (CNC система, PLC и др.).
Мощна вторична разработка: можете да персонализирате специални функции според изискванията на клиента.
