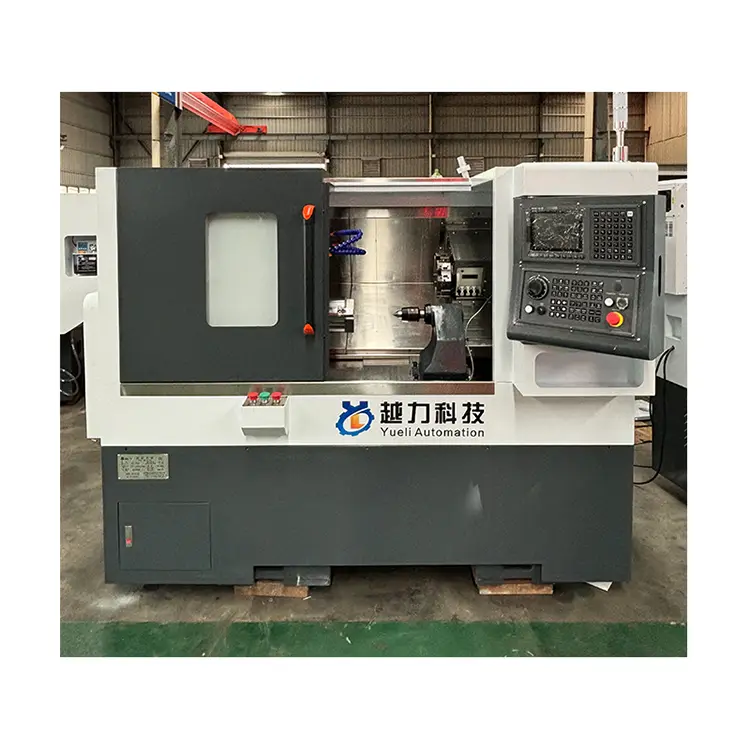

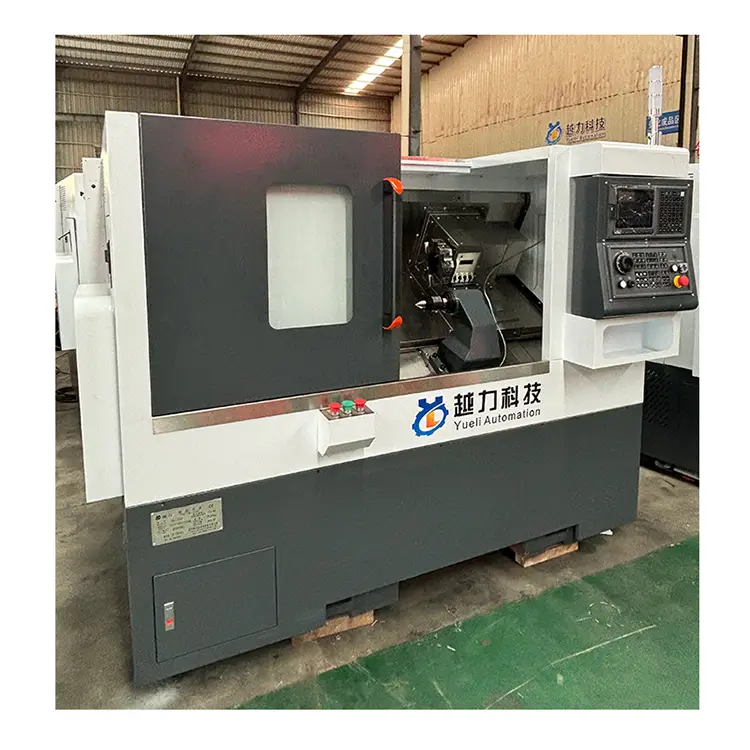

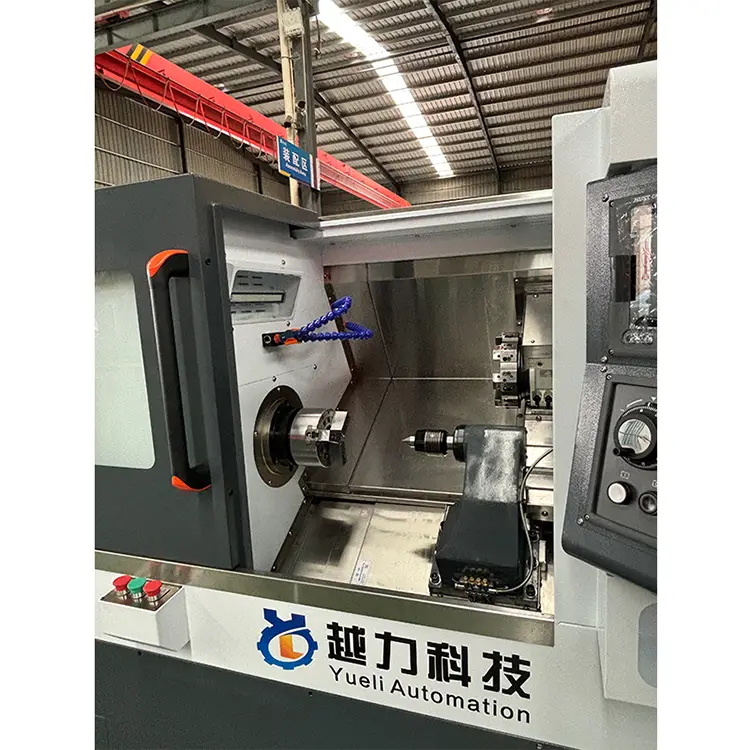

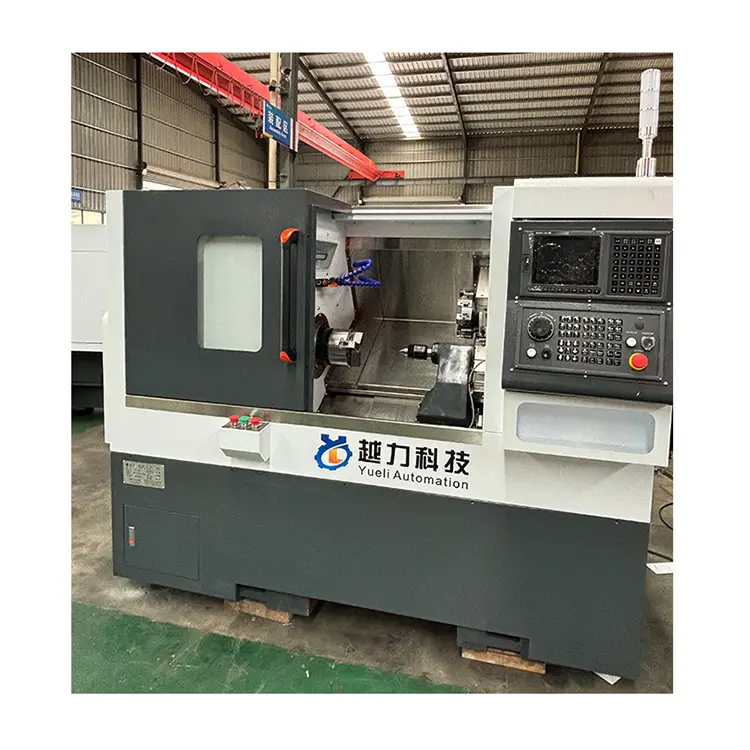

Инструментална кула опашка от cnc cnc cnc

Сериен номер

Проект

Единица

Спецификации (размери)

 Забележки

1

Размерът на плота на дъската за влачене

мм

300*260

2

Пътуване z-ос

мм

460

3

Пътуване x-ос

мм

200

4

Максимално въртене

мм

450

5

Разстоянието от центъра на основния вал до повърхността на масата на плъзгащата плоча

мм

63

6

Разстоянието от земята до центъра на основния вал

мм

1050

7

Максимална дължина на обработката

мм

380 (включително Чък)

Вземете Acer LQ63/80-220-8T серво кула като пример

8

Максимален диаметър на завъртане

мм

375

9

Модел на шпиндела (диаметър на шпиндела)

мм

A2-5 (170)

10

Скорост на шпиндела

RPM

0-5000

11

Спецификации на винта X.Z

32*10/32*10

12

Спецификация на релсата на x водач

30 ролки

4 плъзгащи се нормални

13

Z Спецификация на релсата на ръководството

30 ролки

4 плъзгащо-конвенционално удължаване

14

Метод за свързване на основния X.Z двигател

Синхронизиране на лента / директна връзка / директна връзка

15

X.Z моторен фланец/спиране

мм

130/110

16

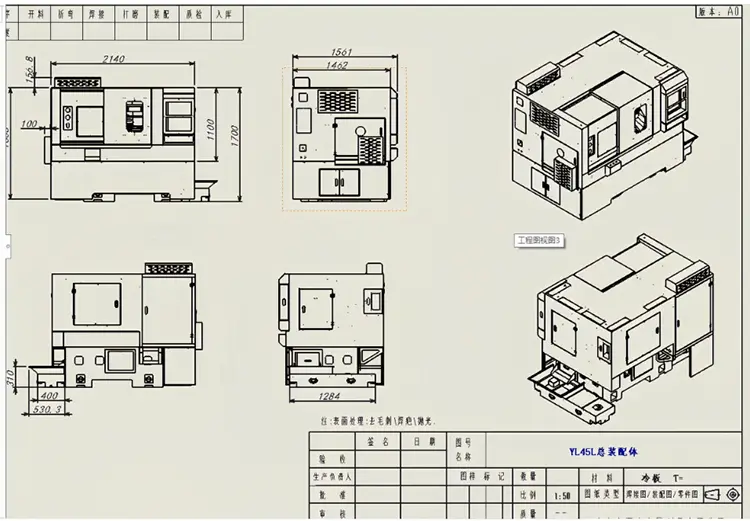

Оптични размери на машината (дължина, ширина, височина)

мм

1875*1021*1263

17

Тегло

 тон

Около 1,8t

Не съдържа вътрешното и външното покритие на шпиндела на кулата на инструмента

18

Метод на зареждане на нож

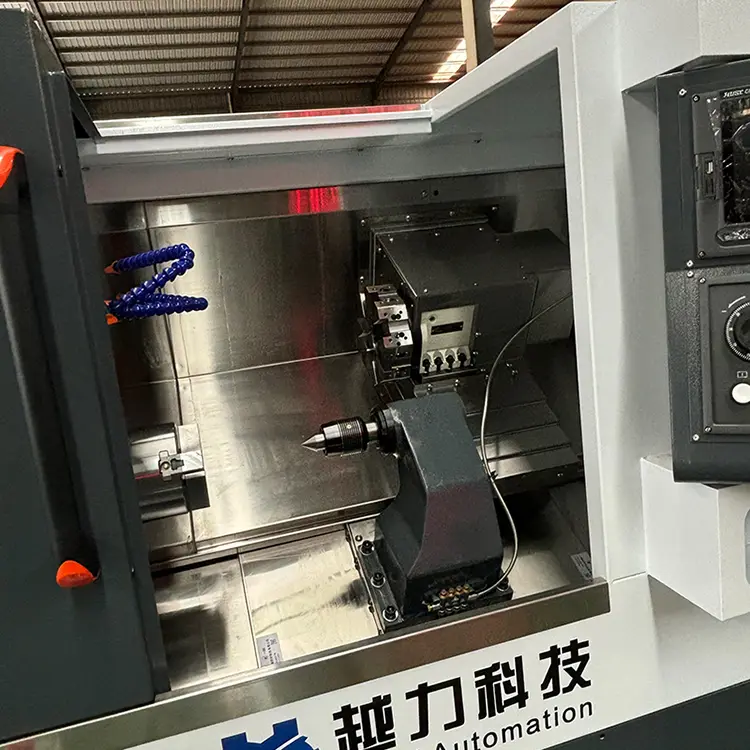

63 Серво кула

19

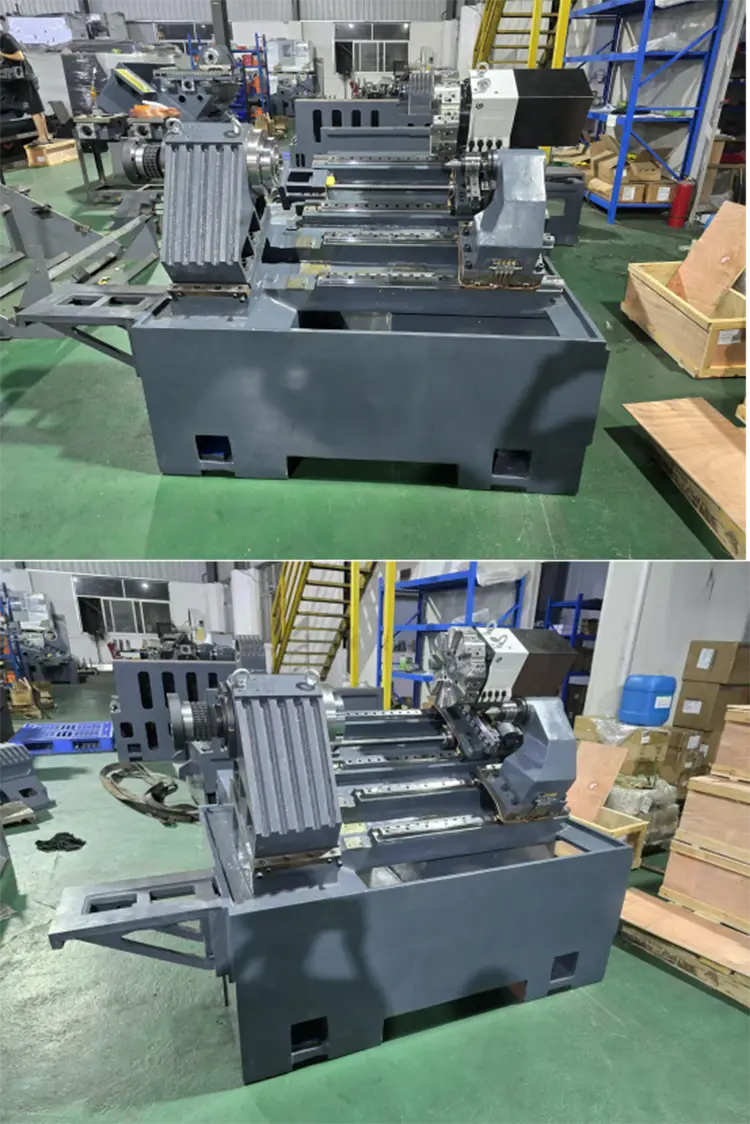

Формата и наклона на леглото

Леглото е наклонено на 30 градуса

20

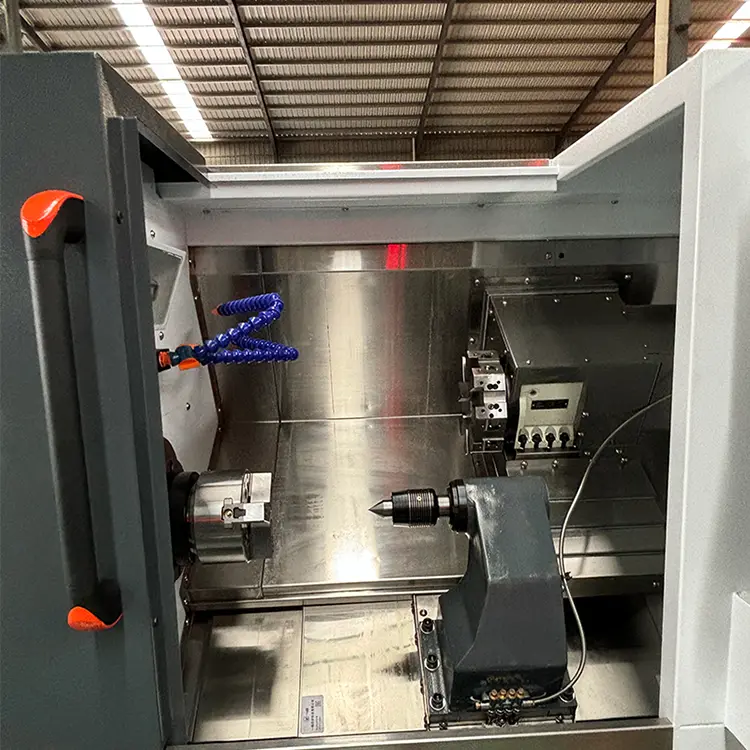

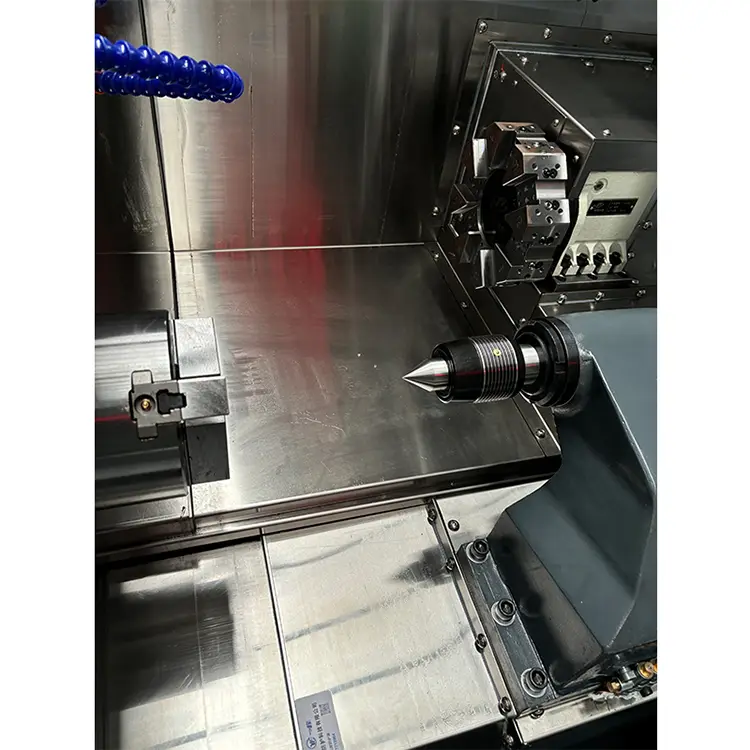

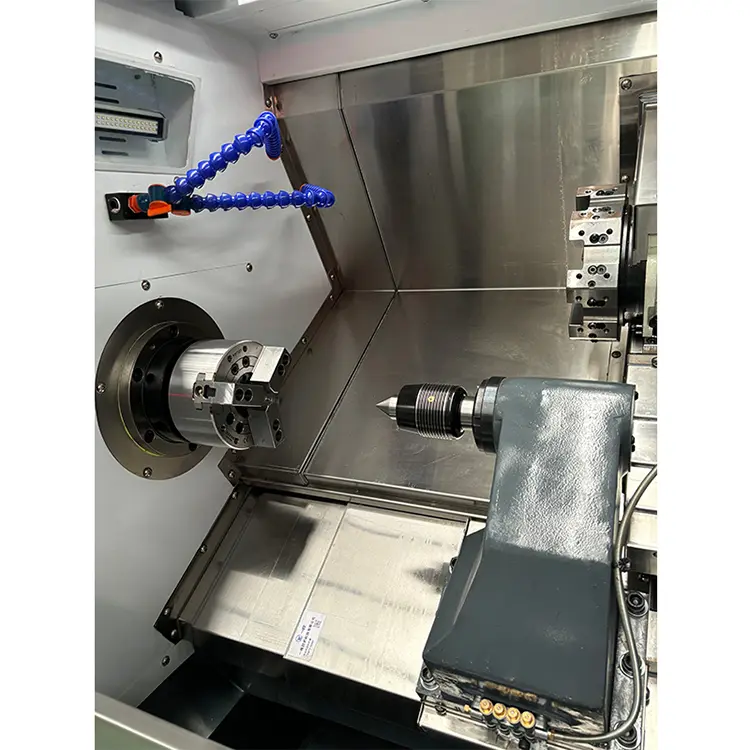

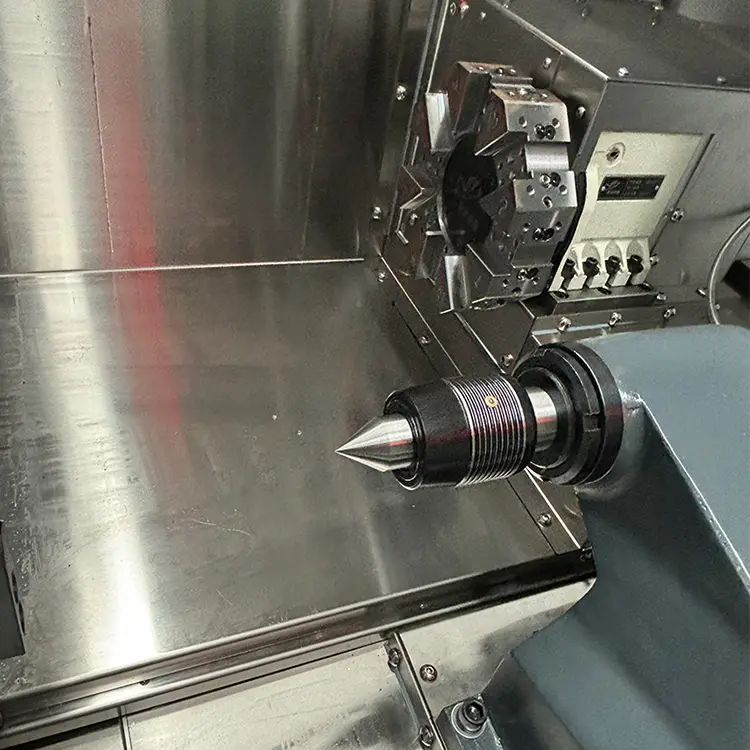

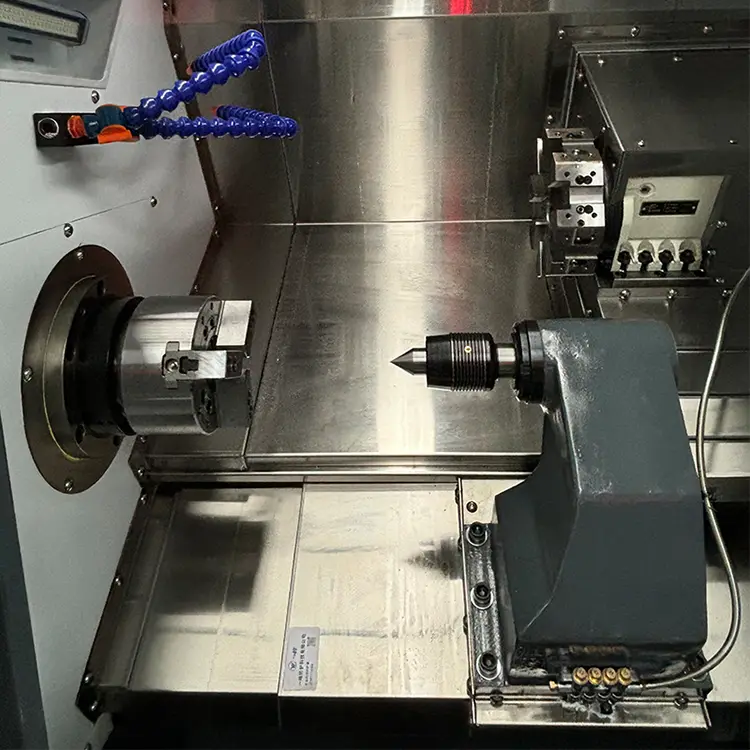

Опашка

Западна седалка на телена пръчка

21

Метод на задвижване на опашката

 Хидравлично хранене

22

Маршрут за опашка седалка

500

23

Модел на опашката

Моси 4
